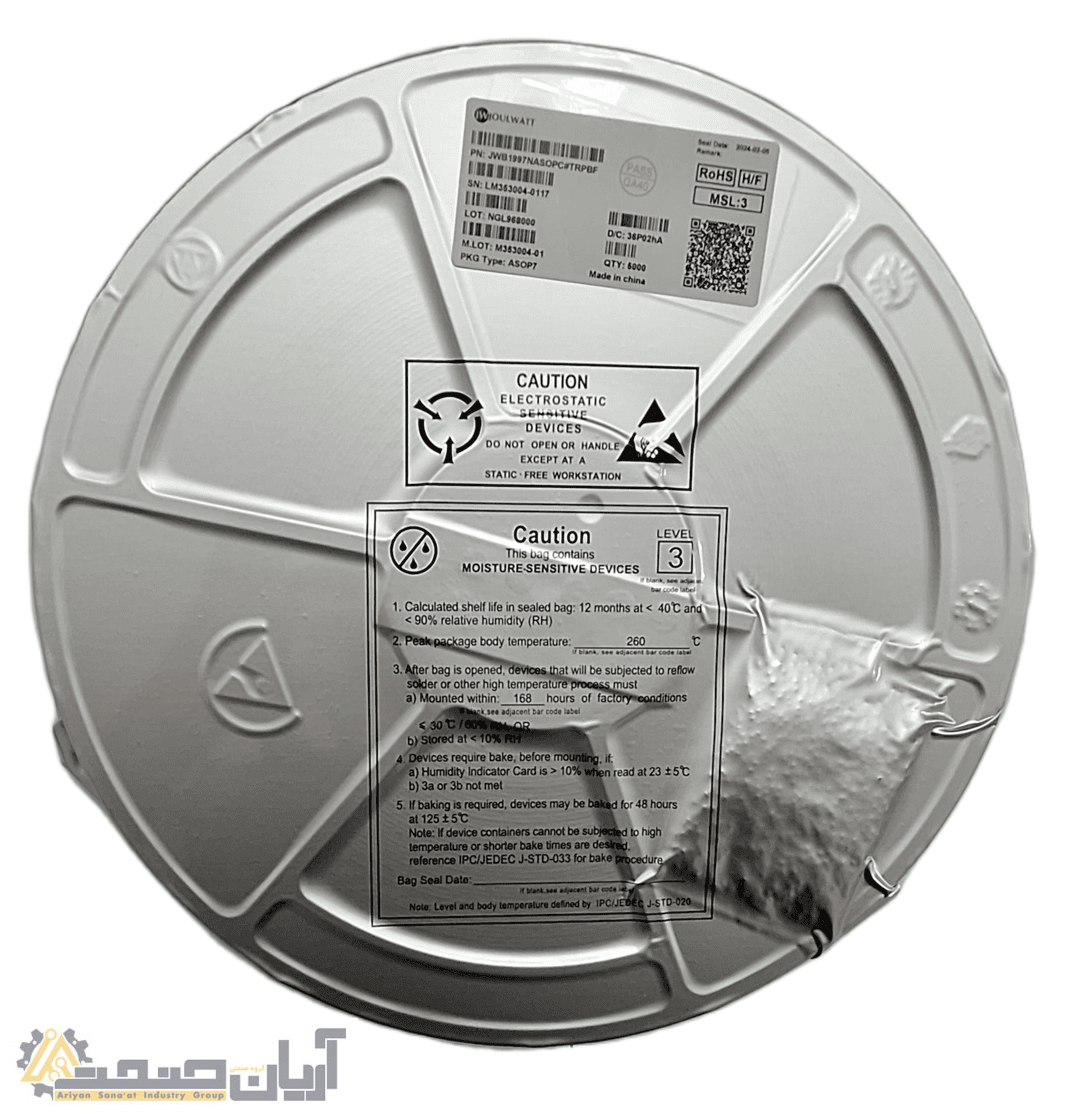

WB1997S-M-N یک آی‌سی درایور LED غیر ایزوله (Non-Isolated Buck) از خانواده JWB1997 شرکت JoulWatt است که برای ساخت درایورهای LED با توان متوسط و راندمان بالا طراحی شده است. این تراشه با داشتن دقت بسیار خوب جریان‌دهی، عملکرد Boundary Mode، راندمان بالا و حداقل نویز EMI، گزینه‌ای ایده‌آل برای طراحی درایورهای DOB و ماژول‌های LED خطی AC-به-DC محسوب می‌شود

این آی‌سی بدون نیاز به تغذیه کمکی کار می‌کند و مستقیماً از برق AC پس از یکسو‌سازی تغذیه می‌شود. طراحی آن شامل MOSFET داخلی 500 ولت، دیود 600 ولت و بریج 800 ولت است که باعث کاهش شدید قطعات جانبی و هزینه نهایی می‌شود.

ویژگی‌های کلیدی JWB1997S-M-N

 1. یکسو‌ساز پل 800V داخلی

نیازی به مدار پل دیودی خارجی نیست، که باعث کاهش BOM و افزایش امنیت می‌شود.

 2. MOSFET داخلی 500V با RDS کم

با توجه به نسخه M، مقاومت RDS_ON حدود 13Ω است و امکان جریان‌دهی تا حدود 190mA مناسب درایورهای LED 10–20 وات را فراهم می‌کند.

 3. دقت بالای جریان خروجی

آی‌سی دارای سیستم سنجش جریان بسیار دقیق و الگوریتم تنظیم خودکار است.

 4. عملکرد Boundary Mode (CRM / BCM)

• کاهش EMI

• افزایش راندمان

• کاهش حرارت قطعات

• روشن شدن MOSFET در کمینه ولتاژ (Valley Switching)

 5. محافظت‌های کامل داخلی

• حفاظت اتصال کوتاه LED

• حفاظت حرارتی (OTP)

• کنترل دقیق جریان خروجی

• محدودسازی جریان و زمان ON MOSFET

 6. حذف خازن Bulk و تغذیه کمکی

تغذیه از ولتاژ خط AC بدون نیاز به VCC خارجی → کاهش هزینه و حجم مدار.

 7. پکیج ASOP-7

پکیج کوچک، مناسب طراحی درایورهای DOB و مودول‌های LED با فضای محدود

کاربردهای پیشنهادی

✔ ماژول‌های DOB مستقیم AC
✔ درایور LED غیر ایزوله 10W تا 20W
✔ لامپ LED سقفی، پنلی و خطی
✔ سیستم‌های روشنایی تجاری و صنعتی
✔ جایگزین کم‌هزینه برای درایورهای خطی

دانلود دیتا شیت
