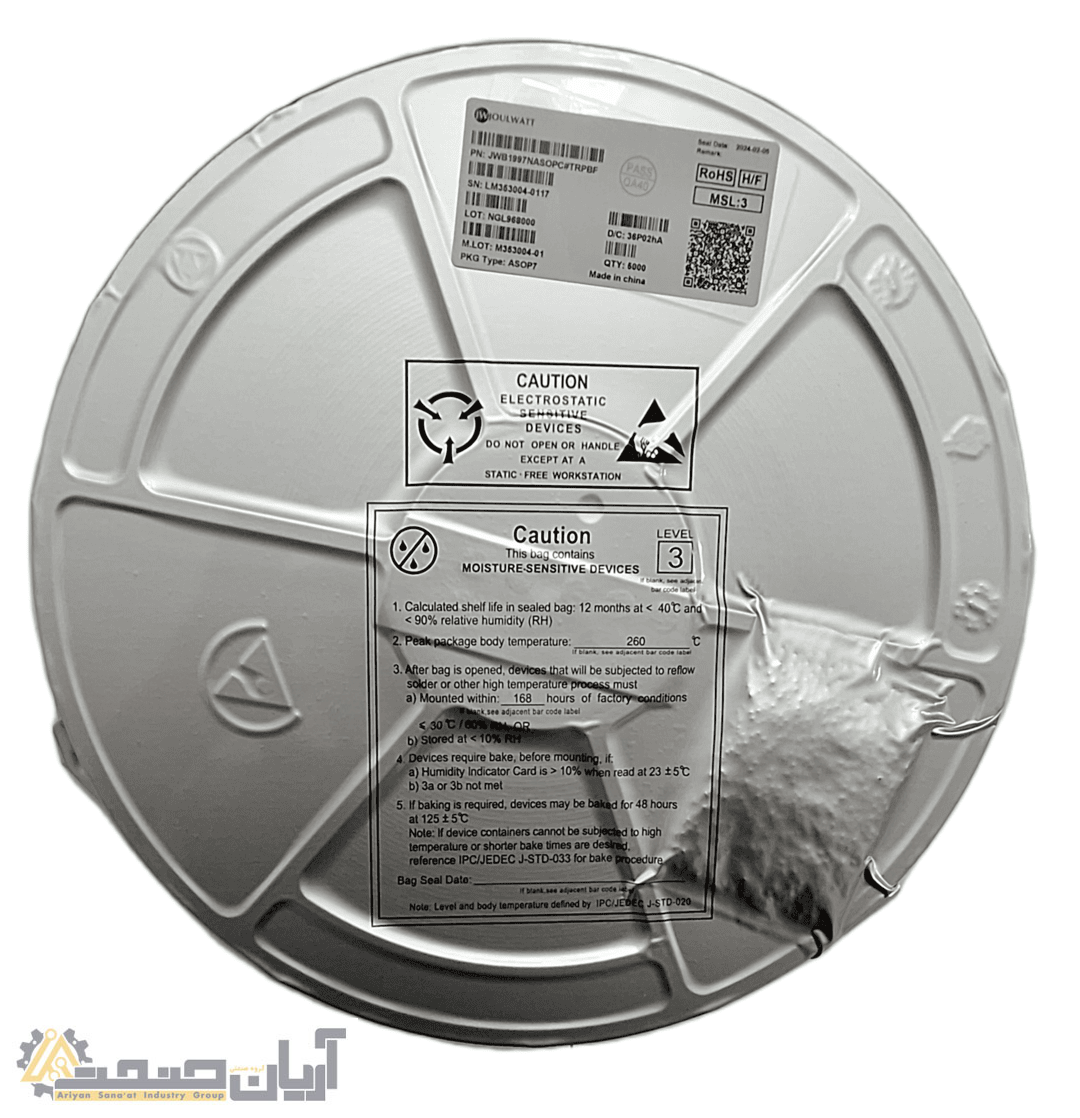

آی‌سی درایور LED مدل JWB1997A با پل دیود و MOSFET داخلی

آی‌سی JWB1997A محصول شرکت JoulWatt، یک کنترل‌کننده جریان ثابت برای ساخت درایورهای کاهنده و غیرایزوله LED است. این تراشه با ادغام پل دیود 800 ولت، دیود هرزگرد 600 ولت و MOSFET قدرت 500 ولت، تعداد قطعات جانبی مدار را کاهش داده و امکان طراحی درایورهای LED کم‌حجم، اقتصادی و پربازده را فراهم می‌کند.

JWB1997A مستقیماً از برق ورودی تغذیه می‌شود و برای راه‌اندازی آن به سیم‌پیچ کمکی ترانس یا خازن تغذیه خارجی نیاز نیست. این ویژگی باعث کاهش هزینه قطعات، ساده‌تر شدن مدار و کوچک‌تر شدن ابعاد برد درایور می‌شود.

این آی‌سی در حالت هدایت بحرانی یا Boundary Mode کار می‌کند. روشن شدن MOSFET در نزدیکی نقطه صفر جریان سلف، به کاهش تلفات سوئیچینگ و نویز الکترومغناطیسی کمک می‌کند. الگوریتم کنترل داخلی نیز پایداری مناسب جریان LED را در برابر تغییرات ولتاژ ورودی و بار فراهم می‌سازد.

ویژگی‌ها و مزایا

• مناسب برای طراحی درایور جریان ثابت LED
• جریان خروجی توصیه‌شده تا 240 میلی‌آمپر
• پل یکسوساز 800 ولت داخلی
• MOSFET قدرت 500 ولت داخلی
• دیود هرزگرد سریع 600 ولت داخلی
• نیاز نداشتن به سیم‌پیچ کمکی تغذیه
• کاهش تعداد قطعات و هزینه نهایی مدار
• راندمان مناسب و تلفات سوئیچینگ پایین
• تنظیم مناسب جریان در برابر تغییرات ورودی و بار
• کاهش نویز و تشعشعات EMI با عملکرد شبه‌رزونانسی
• حفاظت در برابر اتصال کوتاه خروجی LED
• حفاظت در برابر افزایش دمای تراشه
• مناسب برای طراحی بردهای DOB و درایورهای LED کم‌حجم
• ارائه‌شده در پکیج فشرده ASOP-7

سیستم‌های حفاظتی

حفاظت اتصال کوتاه LED

در صورت اتصال کوتاه شدن خروجی، آی‌سی سوئیچینگ را متوقف کرده و با فاصله زمانی کنترل‌شده وضعیت خروجی را مجدداً بررسی می‌کند. این عملکرد از وارد شدن آسیب شدید به مدار قدرت جلوگیری می‌کند.

حفاظت حرارتی

هنگامی که دمای پیوند تراشه به حدود 120 درجه سانتی‌گراد برسد، JWB1997A با افزایش زمان خاموشی MOSFET، جریان LED را کاهش می‌دهد تا دمای آی‌سی پایین بیاید.

کاربردهای JWB1997A

• لامپ‌های LED غیرایزوله
• ماژول‌های DOB یا Driver on Board
• درایور چراغ‌های سقفی LED
• چراغ‌های پنلی و دیواری
• پروژکتورها و چراغ‌های کم‌حجم
• درایورهای LED با جریان حداکثر 240 میلی‌آمپر
• مدارهای روشنایی با محدودیت ابعاد و تعداد قطعات

نکات مهم طراحی و ایمنی

JWB1997A یک درایور غیرایزوله است؛ بنابراین مدار خروجی LED از برق شهر جداسازی الکتریکی ندارد و لمس برد، LED یا بخش‌های هادی آن در زمان اتصال به برق می‌تواند بسیار خطرناک باشد. محصول نهایی باید دارای عایق‌کاری، فاصله‌های خزشی مناسب و محفظه‌ای باشد که از دسترسی کاربر به قسمت‌های برق‌دار جلوگیری کند.

برای عملکرد بهتر مدار:

• مسیر حلقه قدرت روی PCB تا حد امکان کوتاه و کم‌مساحت طراحی شود.
• آی‌سی از سلف قدرت و قطعات داغ یا نویزی فاصله داشته باشد.
• سطح مس مناسب برای دفع حرارت در نظر گرفته شود.
• جریان پیوسته طراحی از مقدار توصیه‌شده 240 میلی‌آمپر بیشتر نشود، مگر پس از محاسبات دقیق حرارتی.
• انتخاب سلف، مقاومت CS و قطعات جانبی مطابق مدار مرجع دیتاشیت انجام شود.
