درایور LED غیرایزوله 36 تا 50 وات دارک انرژی مخصوص چراغ خطی و لاینر

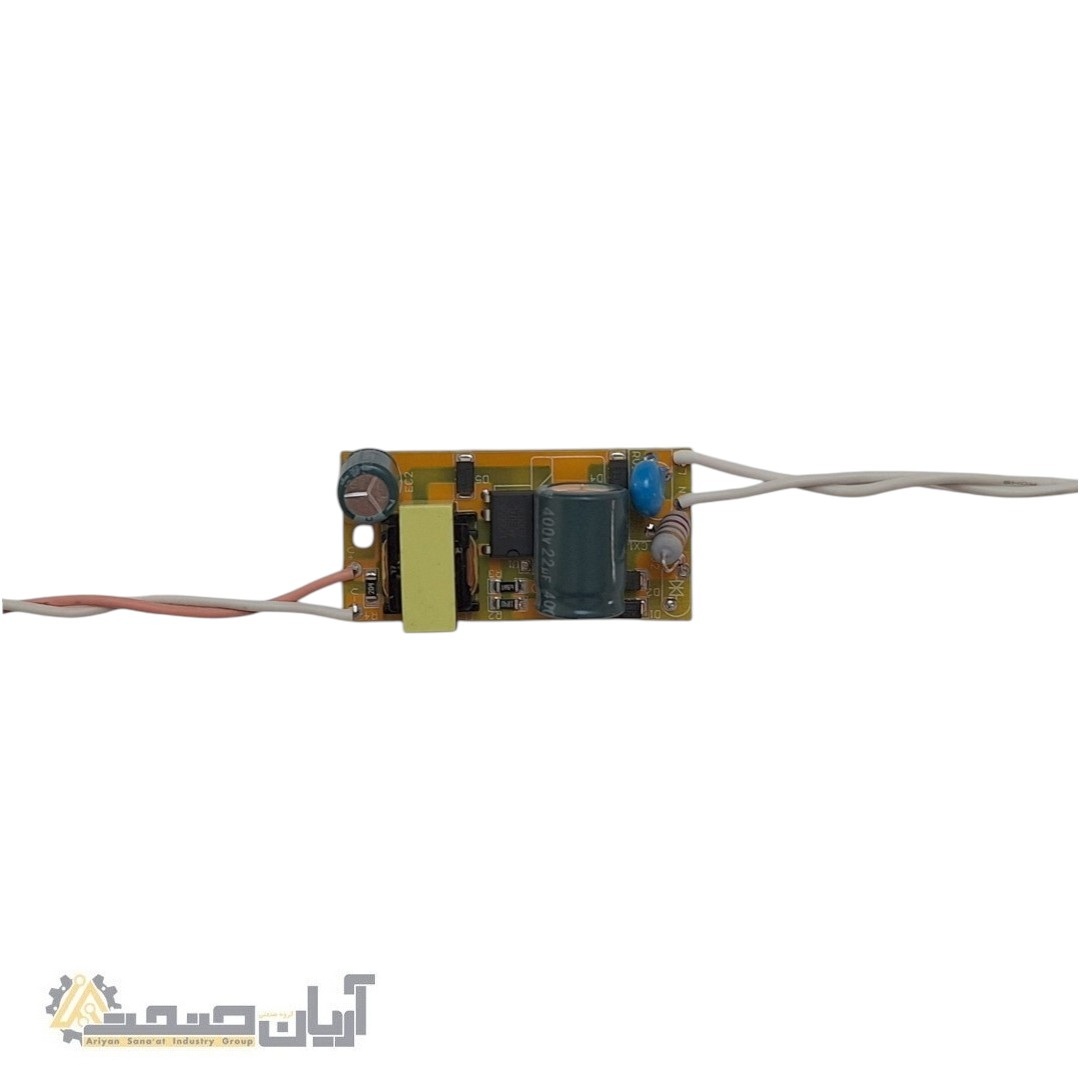

درایور LED دارک انرژی (Dark Energy) مدل TB3-36502J-F00-0 یک منبع تغذیه جریان ثابت برای راه‌اندازی مجموعه LED در چراغ‌های 36 تا 50 وات است. طراحی باریک و ابعاد کوچک این درایور، امکان نصب آن را داخل بدنه چراغ‌های کم‌عرض، چراغ‌های خطی و انواع روشنایی لاینر LED فراهم می‌کند.

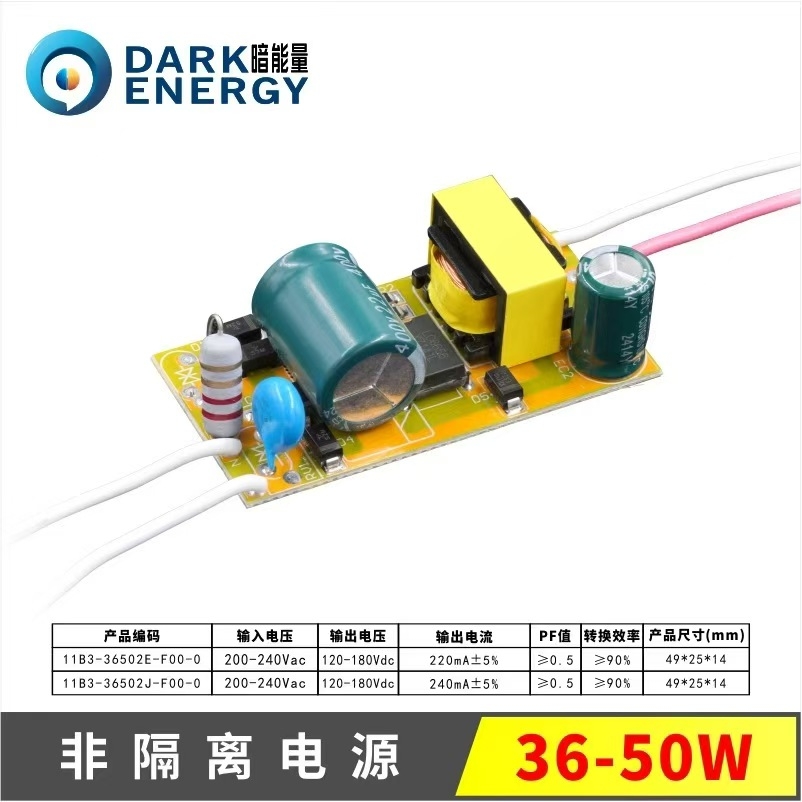

این مدل با برق ورودی 200 تا 240 ولت AC کار کرده و در خروجی، جریان ثابت 240 میلی‌آمپر با تلرانس 5 درصد ارائه می‌دهد. محدوده ولتاژ خروجی آن نیز 120 تا 180 ولت DC است؛ بنابراین باید تعداد و آرایش LEDها به‌گونه‌ای انتخاب شود که مجموع ولتاژ مستقیم آن‌ها در همین محدوده قرار بگیرد.
راندمان تبدیل بیش از 90 درصد، اتلاف انرژی و تولید حرارت در مدار درایور را کاهش می‌دهد. فرم کامپکت و ارتفاع کم نیز این محصول را به گزینه‌ای مناسب برای تولید، تعمیر یا جایگزینی درایور چراغ‌های LED خطی تبدیل کرده است.

مزایای درایور LED دارک انرژی
طراحی کوچک، باریک و مناسب نصب داخل پروفیل یا بدنه چراغ
مناسب برای تولید و تعمیر چراغ‌های خطی و لاینر LED
خروجی جریان ثابت برای راه‌اندازی پایدار LEDها
راندمان بالاتر از 90 درصد
جریان خروجی 240 میلی‌آمپر با تلرانس 5 درصد
مناسب برای آرایش‌های سری LED با ولتاژ مجموع 120 تا 180 ولت
سیم‌های ورودی و خروجی آماده برای نصب آسان‌تر
قابل استفاده در چراغ‌های LED با فضای داخلی محدود
موارد مصرف
این درایور برای راه‌اندازی بردهای LED جریان ثابت در محصولات زیر مناسب است:
چراغ‌های خطی و روشنایی لاینر LED
چراغ‌های آویز خطی
چراغ‌های خطی توکار و روکار
چراغ‌های سقفی LED
پنل‌ها و چراغ‌های دکوراتیو خطی
تولید یا تعمیر چراغ‌های LED با توان نامی 36 تا 50 وات
نکات مهم پیش از خرید و نصب
این درایور از نوع غیرایزوله است؛ یعنی بین ورودی برق شهر و مدار خروجی، جداسازی الکتریکی کامل وجود ندارد. بنابراین برد LED، سیم‌های خروجی و اتصالات آن نباید هنگام روشن‌بودن دستگاه قابل لمس باشند. نصب باید داخل محفظه مناسب و توسط فرد متخصص انجام شود.
پیش از خرید، فقط به توان اسمی توجه نکنید. مشخصات برد LED باید با جریان 240 میلی‌آمپر و محدوده ولتاژ 120 تا 180 ولت DC سازگار باشد. استفاده از برد LED ناسازگار ممکن است باعث روشن‌نشدن چراغ، کاهش عمر LEDها یا آسیب‌دیدن درایور شود.

خازن ورودی باکیفیت و عمر کاری بالا

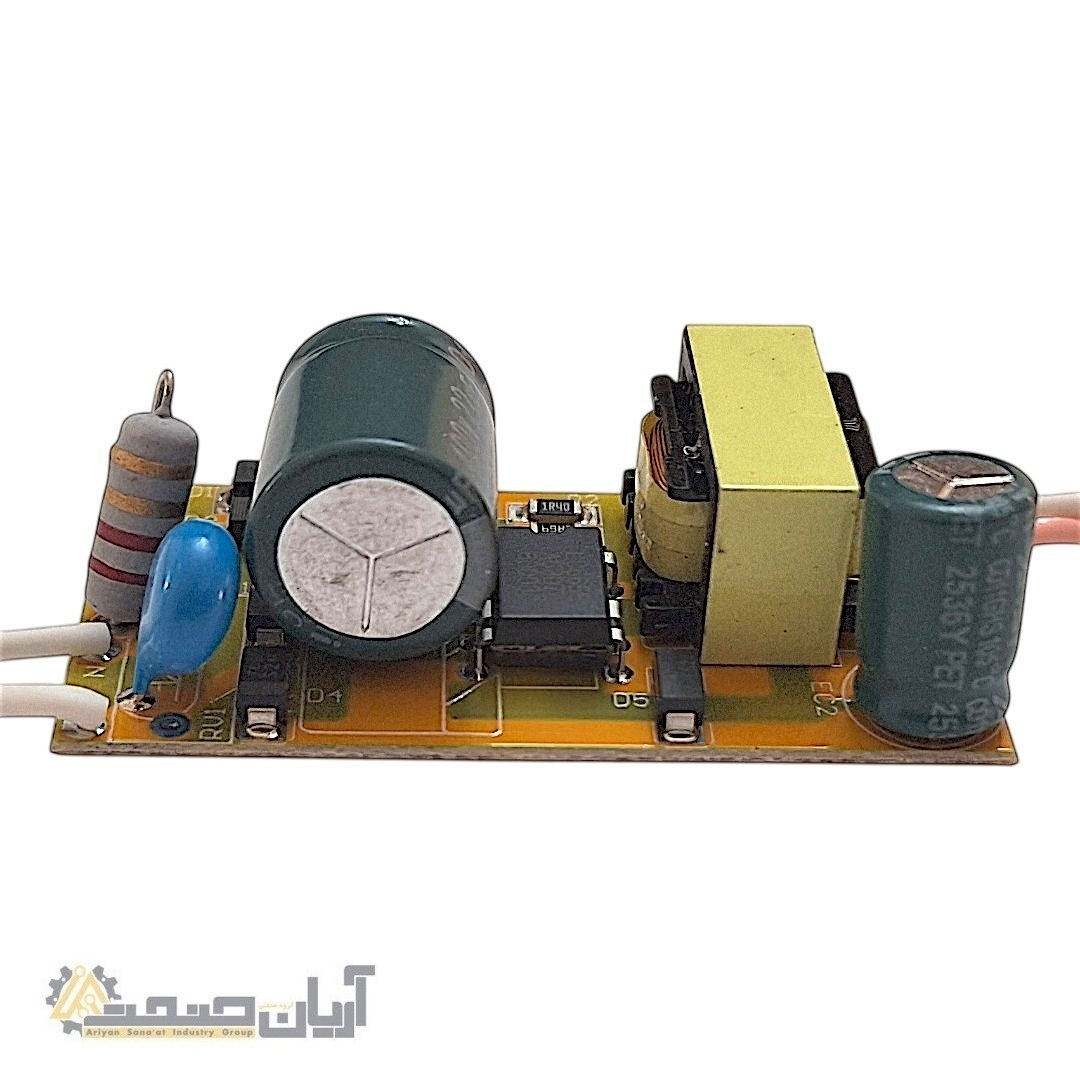

در بخش ورودی این درایور از خازن الکترولیتی آلومینیومی AiSHi سری CD11GHS با ظرفیت 22 میکروفاراد و ولتاژ نامی 400 ولت DC استفاده شده است. این سری از خازن‌ها برای کار در منابع تغذیه سوئیچینگ و درایورهای LED طراحی شده و قابلیت فعالیت در دمای حداکثر 105 درجه سانتی‌گراد را دارد.

روکش خازن از نوع PET است. عبارت PET روی بدنه به جنس روکش محافظ خازن اشاره دارد و نباید با ماده دی‌الکتریک آن اشتباه گرفته شود؛ ساختار اصلی قطعه، خازن الکترولیتی آلومینیومی پلاریزه است.

بر اساس مشخصات فنی سری CD11GHS، عمر استقامتی خازن در شرایط آزمایش استاندارد، ولتاژ و جریان ریپل مجاز، تا 6000 ساعت در دمای 105 درجه سانتی‌گراد اعلام شده است. کاهش دمای واقعی خازن در هنگام کار می‌تواند عمر عملی آن را به‌میزان قابل‌توجهی افزایش دهد؛ طبق راهنمای سازنده، به‌ازای هر 10 درجه کاهش دما، عمر تخمینی خازن تقریباً دو برابر می‌شود. برای مثال، این مقدار به‌صورت نظری می‌تواند در دمای 85 درجه به حدود 24000 ساعت برسد؛ البته عمر نهایی درایور به تهویه چراغ، دمای محیط، کیفیت برق ورودی، جریان ریپل و نحوه نصب بستگی دارد.
