کلید انتقال اتوماتیک (ATS) سری TOMZN TOQ7 یک سوئیچ انتقال منبع تغذیه دوگانه (Dual Power Automatic Transfer Switch) است که برای جابجایی خودکار بین دو منبع برق، مانند برق شهر و ژنراتور یا برق اصلی و برق اضطراری طراحی شده است. این تجهیز در زمان قطع یا افت منبع اصلی، به صورت خودکار بار را به منبع پشتیبان منتقل کرده و پس از بازگشت برق اصلی، مجدداً بار را به منبع اول بازمی‌گرداند. سری TOQ7 به دلیل ابعاد فشرده، نصب آسان روی ریل DIN، سرعت انتقال بالا و عملکرد قابل اعتماد، یکی از گزینه‌های محبوب برای تابلوهای برق خانگی، صنعتی سبک، مراکز تجاری، اتاق سرور، سیستم‌های امنیتی و تجهیزات حساس به قطع برق محسوب می‌شود.

نحوه عملکرد ATS TOQ7

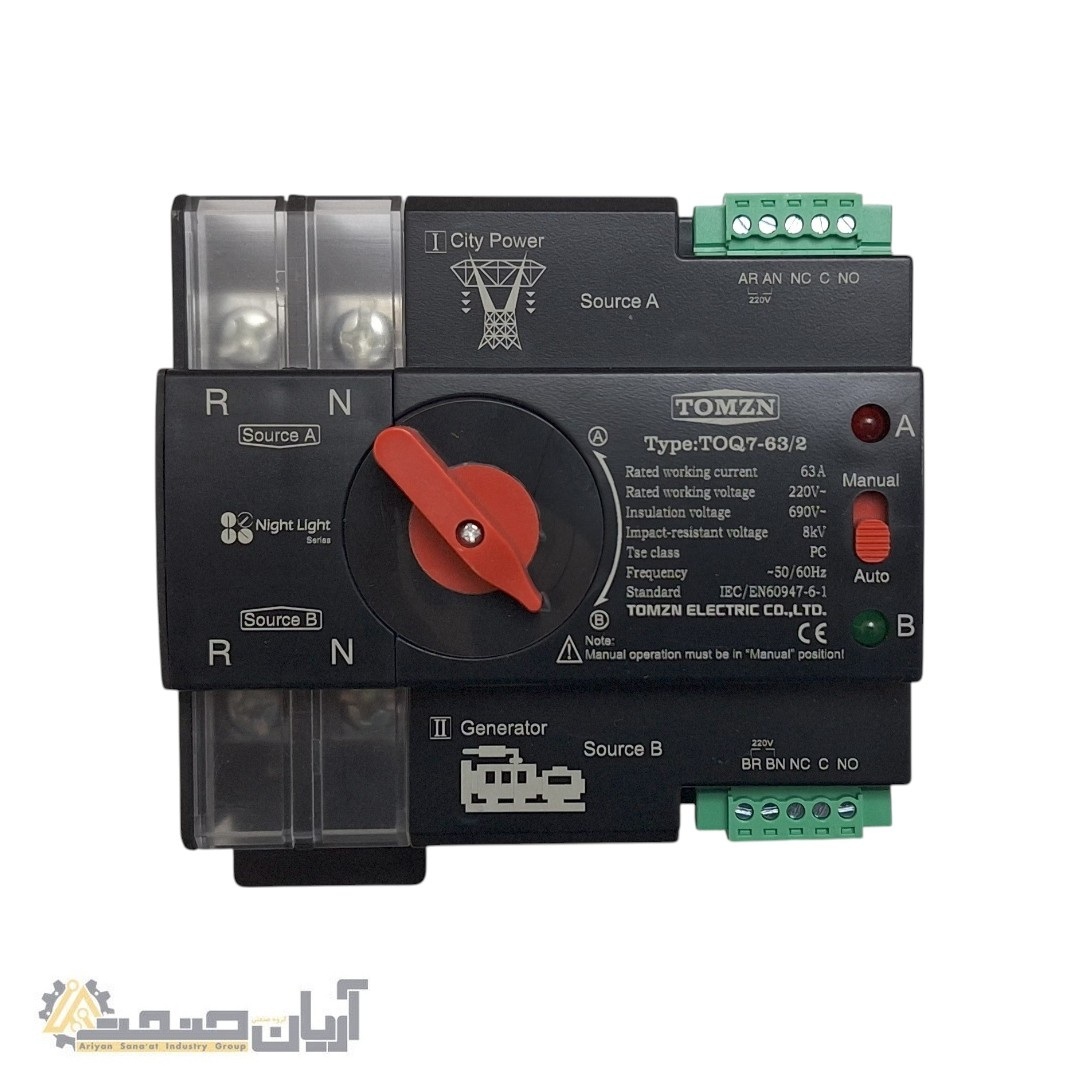

در این سری، دو ورودی مستقل تعریف شده است:

Source A

منبع اصلی برق (برق شهر)

Source B

منبع پشتیبان (ژنراتور یا UPS)

در حالت Auto:

1. تا زمانی که برق شهر موجود باشد، بار از Source A تغذیه می‌شود.
2. در صورت قطع برق شهر، دستگاه به صورت خودکار وضعیت منبع پشتیبان را بررسی می‌کند.
3. در صورت آماده بودن ژنراتور یا برق اضطراری، بار به Source B منتقل می‌شود.
4. پس از بازگشت برق شهر، دستگاه بار را مجدداً به Source A بازمی‌گرداند.

مزایای کلیدی ATS سری TOQ7

انتقال فوق سریع

سری TOQ7 دارای زمان انتقال کمتر از 8 میلی‌ثانیه است که باعث می‌شود بسیاری از تجهیزات الکترونیکی بدون ریست شدن به کار خود ادامه دهند.

کلاس PC واقعی

کلاس PC طبق استاندارد IEC/EN60947-6-1 به این معناست که دستگاه برای عملیات انتقال بار طراحی شده و در زمان جابجایی، ایمنی و قابلیت اطمینان بالایی ارائه می‌دهد.

عملکرد کاملاً خودکار

بدون نیاز به دخالت اپراتور، منبع تغذیه را پایش کرده و انتقال را انجام می‌دهد.

امکان کنترل دستی

وجود کلید Manual/Auto و اهرم مکانیکی روی دستگاه امکان تغییر وضعیت دستی را در شرایط سرویس و تعمیرات فراهم می‌کند.

نصب آسان

طراحی شده برای نصب روی ریل استاندارد DIN در انواع تابلو برق خانگی و صنعتی.

کنتاکت کمکی

ترمینال‌های NO، NC و COM امکان ارسال وضعیت ATS به PLC، کنترلر ژنراتور، سیستم مانیتورینگ یا BMS را فراهم می‌کنند.

 کاربرد های ATS TOQ7

این محصول برای موارد زیر مناسب است:

• تابلو برق اضطراری ساختمان
• برق شهر و ژنراتور
• ویلاها و باغ‌ها
• اتاق سرور و تجهیزات شبکه
• دوربین‌های مداربسته
• مراکز درمانی کوچک
• فروشگاه‌ها و مراکز تجاری
• سیستم‌های مخابراتی
• تابلوهای برق هوشمند
• سیستم‌های UPS و برق پشتیبان

استانداردهای محصول

EC / EN 60947-6-1

مهم‌ترین استاندارد بین‌المللی برای تجهیزات انتقال خودکار بین دو منبع تغذیه (ATS) است. این استاندارد الزامات زیر را پوشش می‌دهد:

• ایمنی الکتریکی
• قابلیت تحمل اتصال کوتاه
• عملکرد انتقال بار
• دوام مکانیکی و الکتریکی
• آزمون‌های عملکردی ATS

سری TOQ7 مطابق این استاندارد تولید شده است

محدودیت‌های استفاده

بر اساس راهنمای فنی سری TOQ، این مدل عمدتاً برای انتقال بین برق شهر و ژنراتور طراحی شده است و برای برخی سیستم‌های خورشیدی یا اینورترها باید نسخه مخصوص PV ATS انتخاب شود. قبل از استفاده در سیستم‌های خورشیدی لازم است مشخصات اینورتر و ATS با یکدیگر تطبیق داده شوند.
