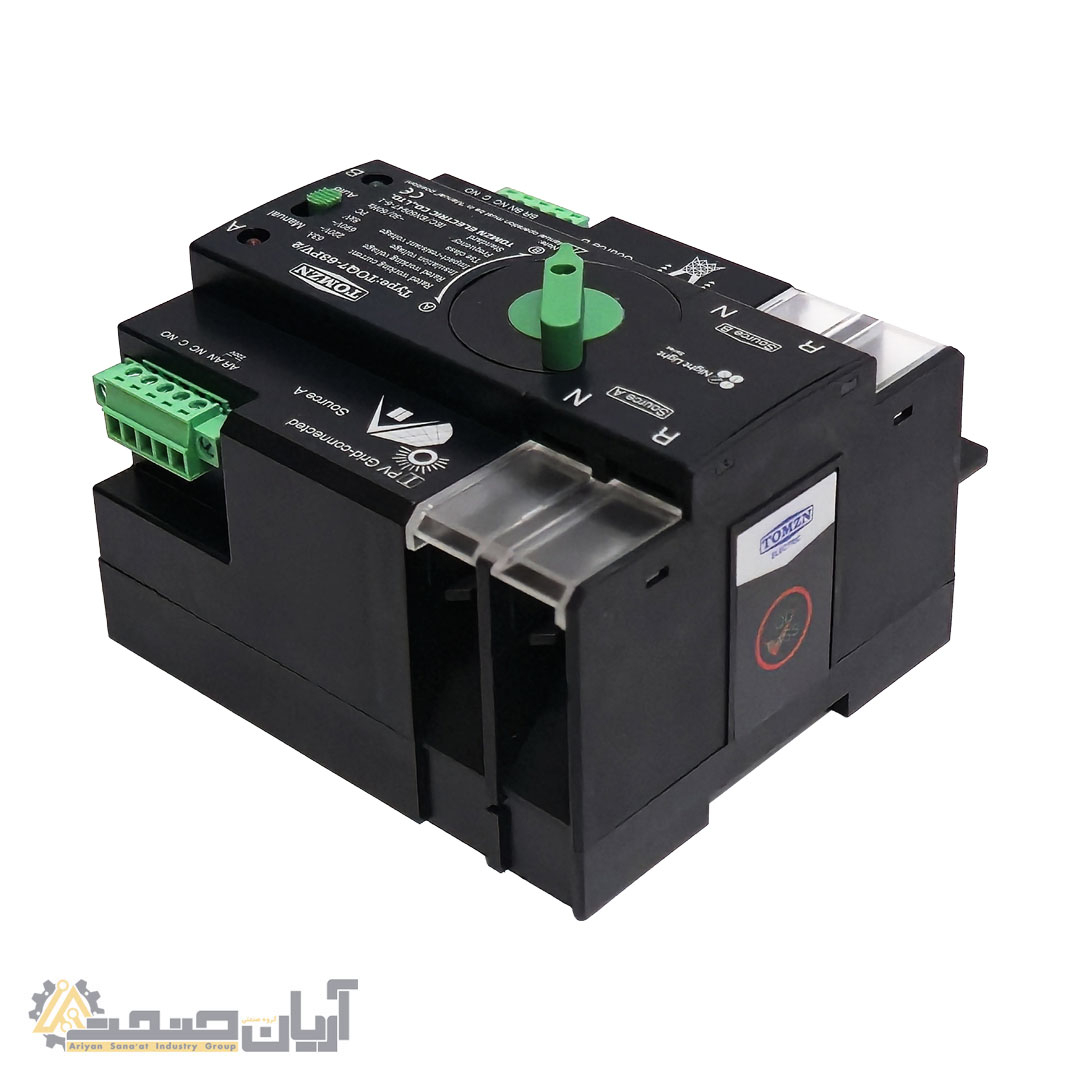

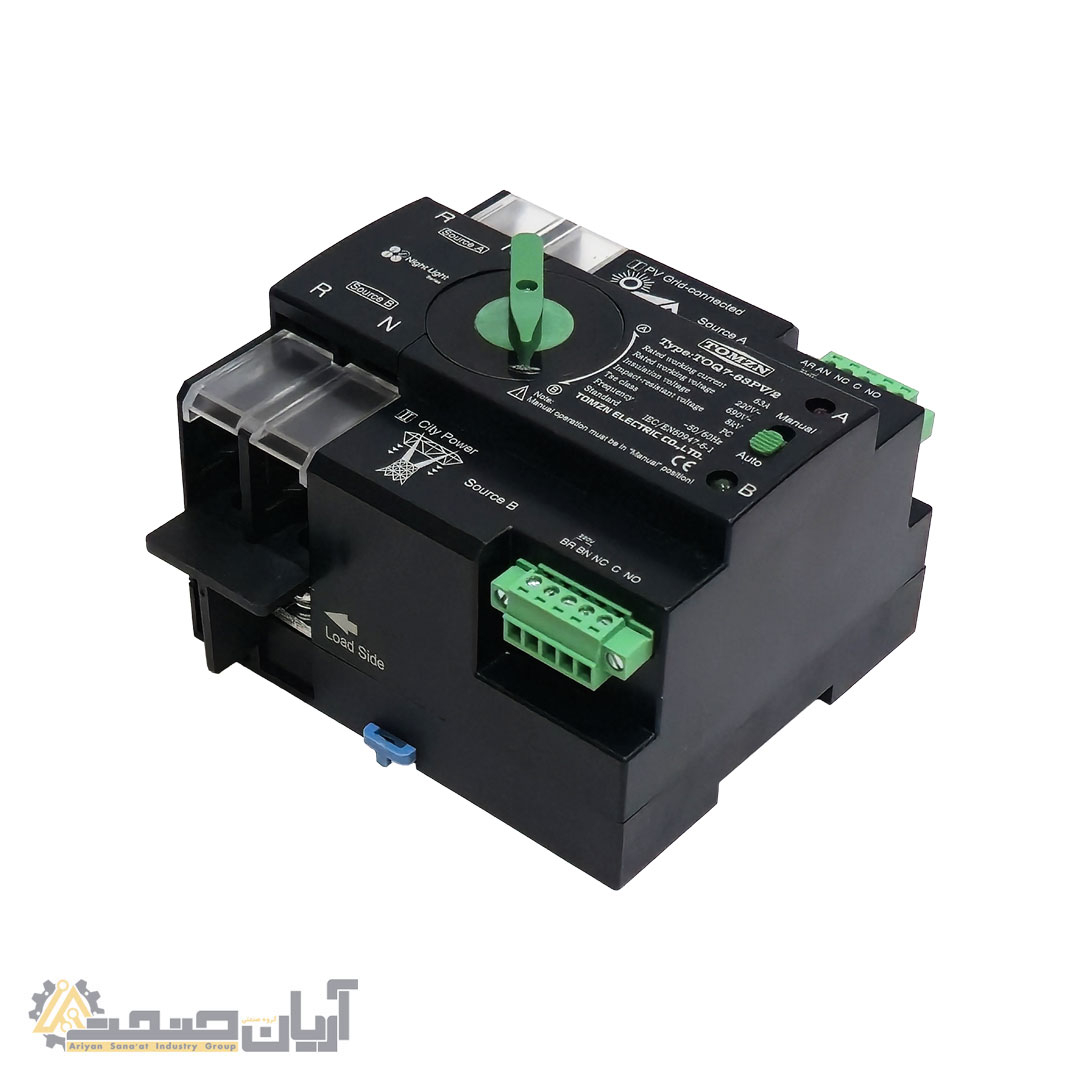

ATS خورشیدی مدل TOMZN TOQ7-63PV/2 | کلید انتقال اتوماتیک اینورتر خورشیدی و برق شهر 63 آمپر
۸,۰۰۰,۰۰۰ تومان
کلید انتقال اتوماتیک TOMZN TOQ7-63PV/2 نسخه تخصصی ATS برای سیستمهای خورشیدی متصل به اینورتر (PV Inverter) است که بهطور خاص برای سوئیچینگ هوشمند بین خروجی اینورتر خورشیدی و برق شبکه شهری طراحی شده است. برخلاف مدلهای معمولی ATS که برای برق شهر و ژنراتور استفاده میشوند، این مدل برای شرایط خاص سیستمهای خورشیدی بهینهسازی شده و منطق عملکرد آن متناسب با رفتار اینورترها طراحی شده است
در این مدل:
- Source A = اینورتر خورشیدی (PV Grid Connected)
- Source B = برق شهر (Utility Grid)

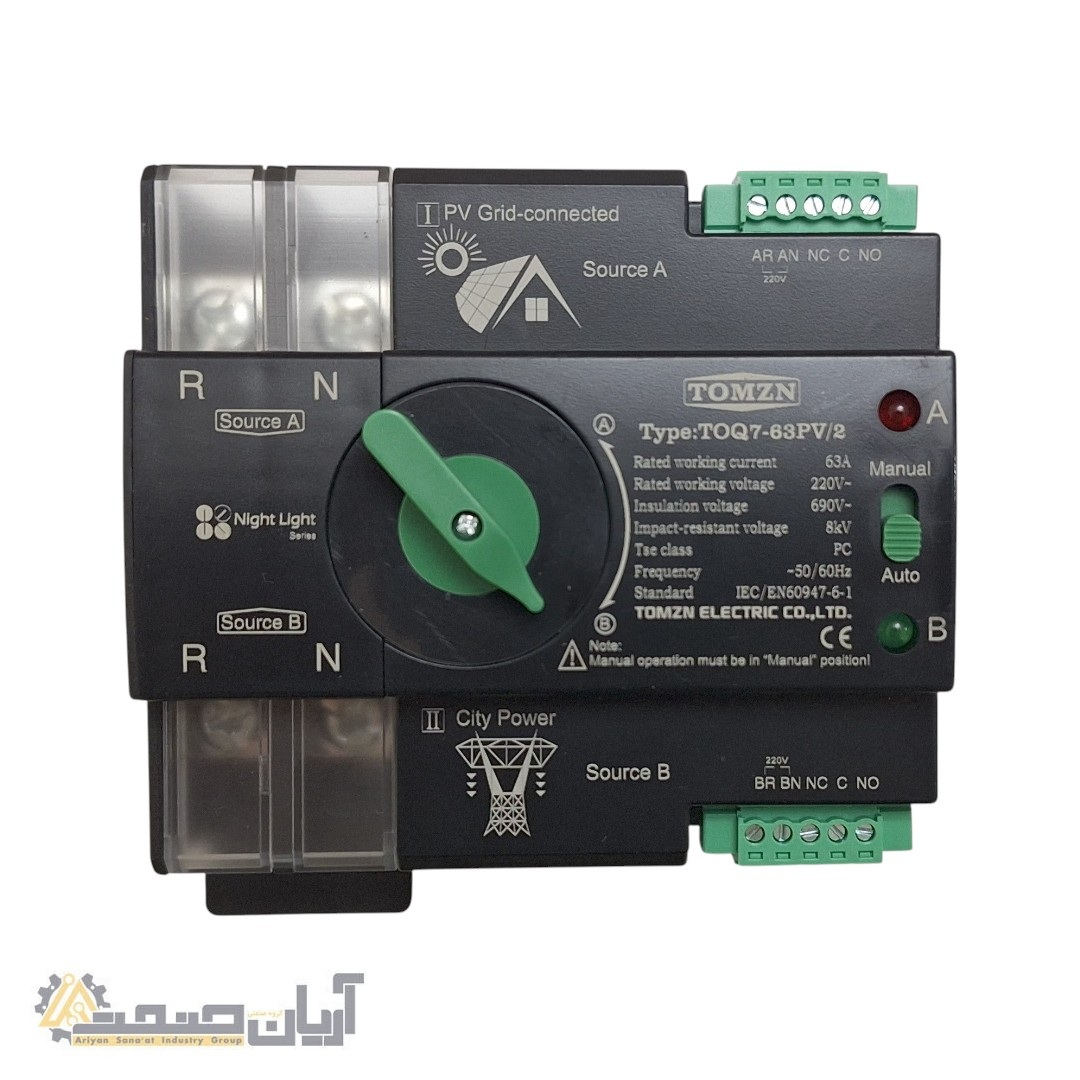

همانطور که روی بدنه محصول نیز درج شده است، ورودی A مخصوص سیستم خورشیدی و اینورتر بوده و ورودی B به برق شهر متصل میشود.
نحوه عملکرد ATS خورشیدی TOQ7 PV
در حالت عادی بار مصرفی از خروجی اینورتر خورشیدی تغذیه میشود.
اگر:
- اینورتر خاموش شود
- باتری تخلیه شود
- تولید پنلها کافی نباشد
- یا خروجی اینورتر از محدوده مجاز خارج شود
ATS بهصورت خودکار بار را به برق شهر منتقل میکند.
پس از بازگشت شرایط پایدار اینورتر، دستگاه مجدداً بار را به سیستم خورشیدی بازمیگرداند. این فرآیند بدون نیاز به دخالت اپراتور انجام میشود
تفاوت مدل PV با ATS معمولی
بسیاری از کاربران تصور میکنند تمام ATSها مشابه هستند، در حالی که سری PV تفاوت مهمی با مدل شهر/ژنراتور دارد.
| ویژگی | TOQ7 معمولی | TOQ7 PV |
|---|---|---|
| کاربرد | برق شهر + ژنراتور | اینورتر خورشیدی + برق شهر |
| Source A | برق شهر | اینورتر خورشیدی |
| Source B | ژنراتور | برق شهر |
| الگوریتم کنترل | مناسب ژنراتور | مناسب اینورتر |
| سازگاری با PV | توصیه نمیشود | طراحی شده برای PV |
| انتقال خودکار | بله | بله |
طبق راهنمای سازنده، مدل PV فقط برای سیستمهای خورشیدی و اینورتر طراحی شده و جایگزین ATS ژنراتور نیست.
طراحی اختصاصی برای اینورترهای خورشیدی
این مدل مخصوص سیستمهای خورشیدی طراحی شده و رفتار ناپایدار لحظهای برخی اینورترها را در نظر میگیرد.
افزایش پایداری سیستم برق
در صورت خاموش شدن اینورتر یا افت توان تولیدی، مصرفکننده بدون قطعی طولانی به برق شهر منتقل میشود.
حفاظت از تجهیزات حساس
مناسب برای:
- تجهیزات شبکه
- دوربین مداربسته
- سرور
- تجهیزات مخابراتی
- سیستمهای هوشمند ساختمان
که نباید دچار قطعی طولانی شوند.
کنتاکت کمکی داخلی
ترمینالهای:
- NO
- NC
- COM
امکان ارسال وضعیت ATS به PLC، مانیتورینگ یا سیستم مدیریت انرژی را فراهم میکنند.
نصب آسان

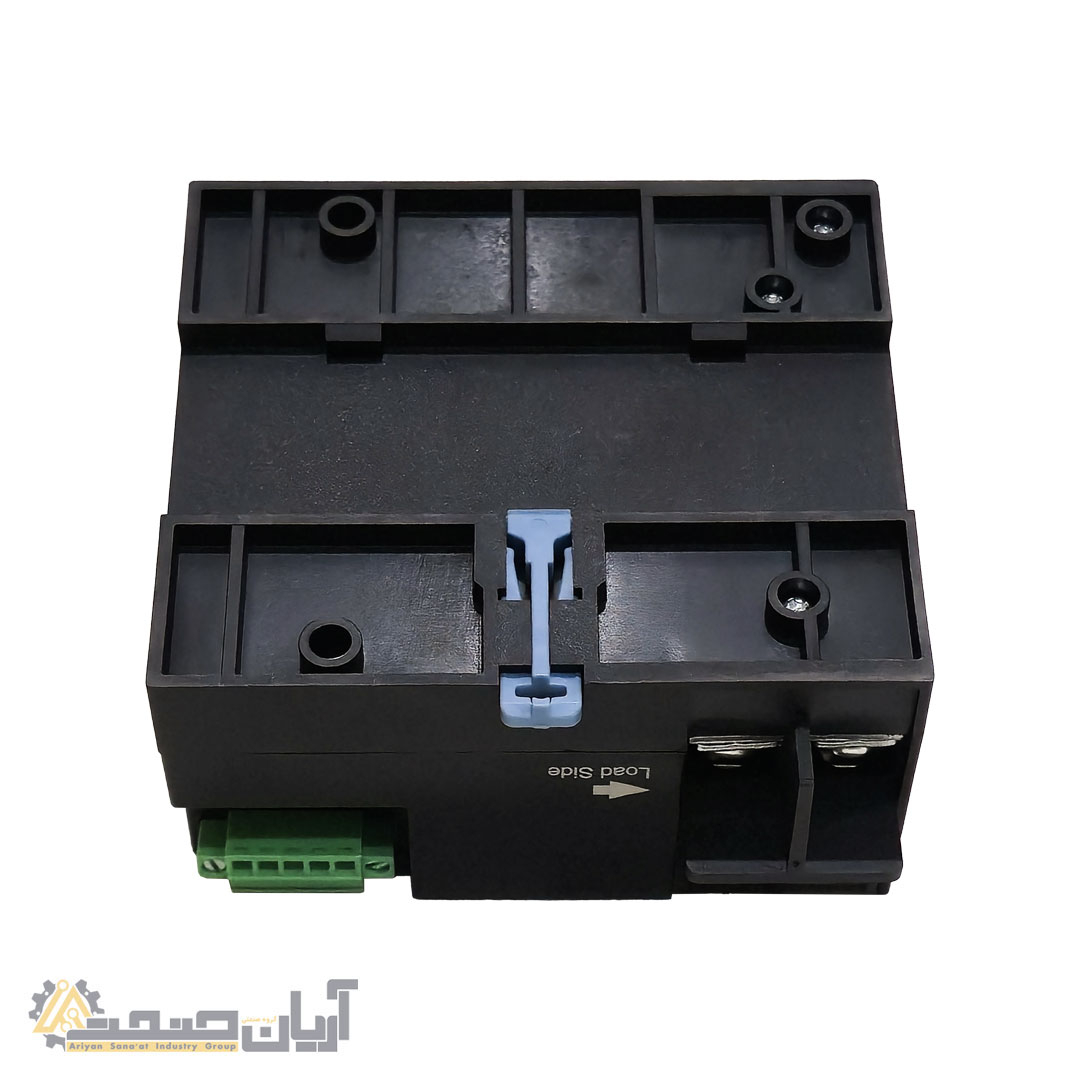

طراحی شده برای نصب روی ریل استاندارد 35 میلیمتری داخل تابلو برق.
امکان عملکرد دستی
در زمان سرویس و تعمیرات میتوان دستگاه را روی حالت Manual قرار داد و منبع تغذیه را به صورت دستی انتخاب کرد
نکته مهم در نصب
یکی از مهمترین نکات فنی این مدل که در مستندات سازنده نیز تأکید شده:
ورودی Source B (برق شهر) باید همیشه در دسترس باشد.
دلیل این موضوع آن است که خروجی اینورتر ممکن است در برخی شرایط ناپایدار شود و ATS برای تصمیمگیری صحیح به وجود برق شهر بهعنوان مرجع پشتیبان نیاز دارد.
کاربردهای ATS خورشیدی TOQ7 PV
این محصول برای موارد زیر ایدهآل است:
- نیروگاه خورشیدی خانگی
- سیستمهای خورشیدی ویلا
- سیستمهای خورشیدی باغ و مزرعه
- سیستمهای Hybrid Solar
- اینورترهای Off-Grid
- اینورترهای Hybrid
- تابلوهای برق خورشیدی
- سیستمهای ذخیرهساز انرژی (ESS)
- برق اضطراری ساختمانهای هوشمند
- مراکز مخابراتی خورشیدی
استانداردهای محصول
IEC / EN 60947-6-1
مهمترین استاندارد جهانی برای تجهیزات انتقال اتوماتیک بین دو منبع تغذیه که الزامات زیر را پوشش میدهد:
- ایمنی الکتریکی
- عملکرد انتقال بار
- دوام مکانیکی
- دوام الکتریکی
- آزمونهای عملکردی ATS
مدل TOQ7 PV مطابق این استاندارد طراحی شده است
