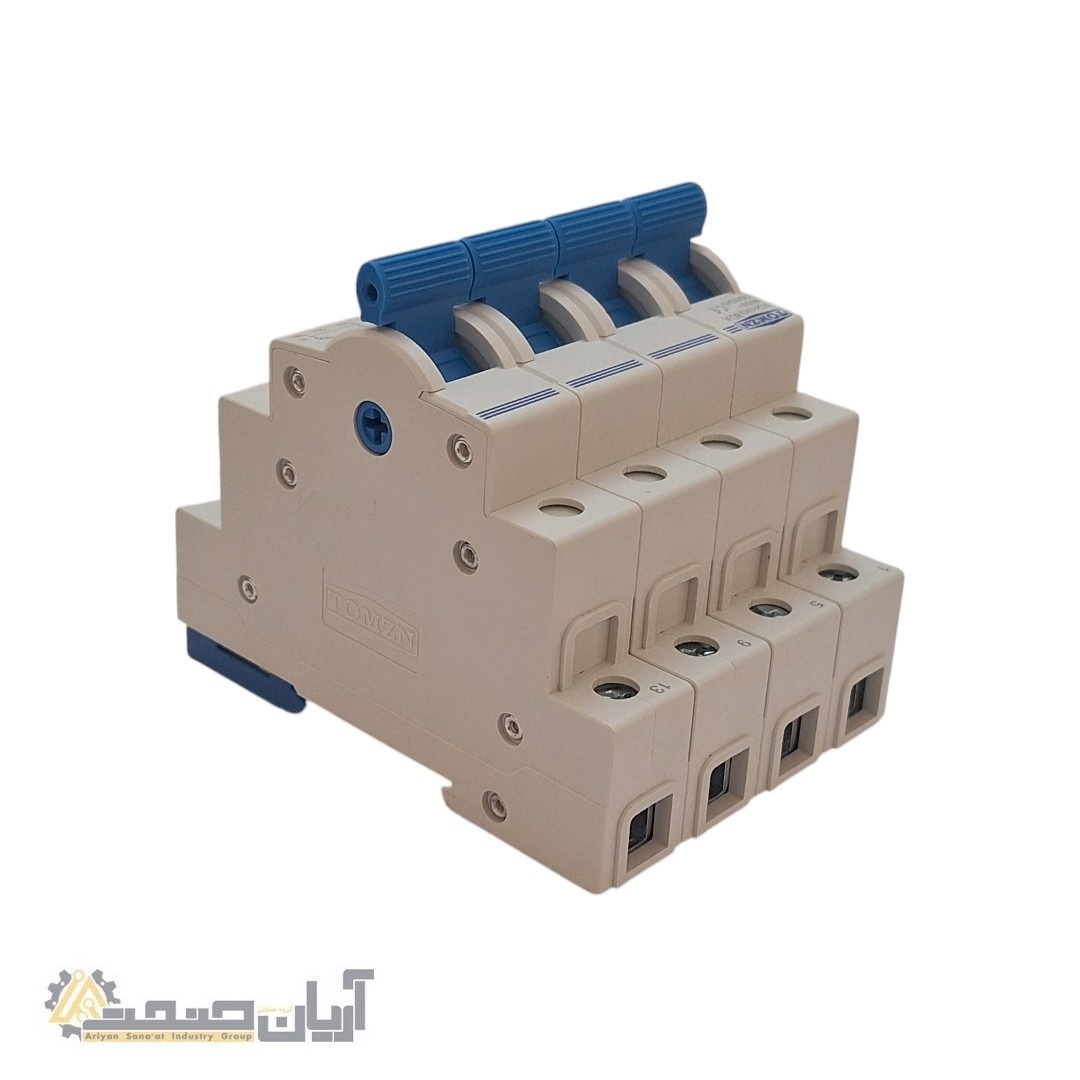

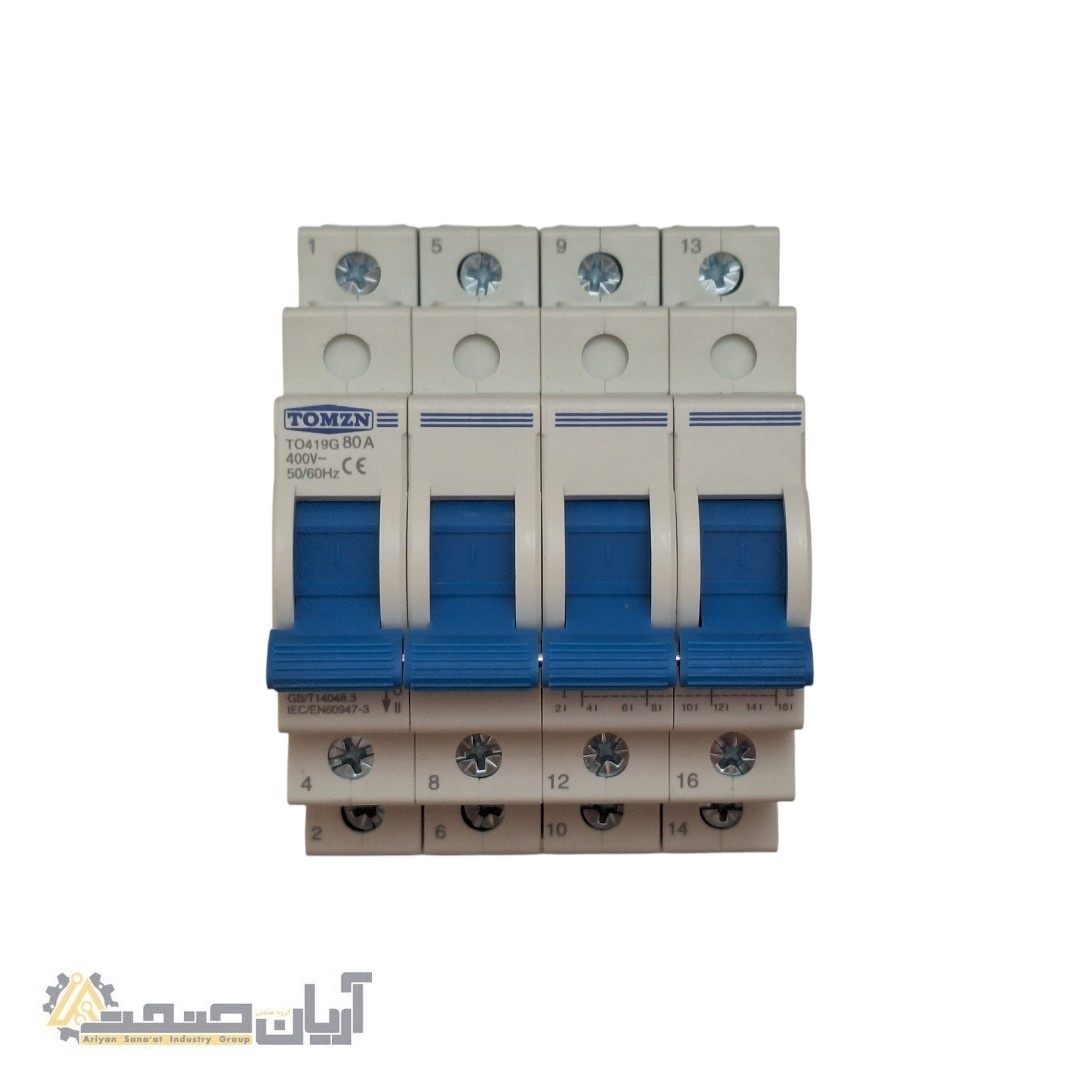

کلید چنج اور دستی TOMZN TO419G-80A 4P یک Manual Transfer Switch (MTS) یا کلید انتقال دستی دو منبع برق است که برای انتخاب ایمن بین دو منبع تغذیه مستقل طراحی شده است. این محصول امکان سوئیچ دستی بین برق شهر و ژنراتور، برق شهر و اینورتر یا هر دو منبع AC مستقل را فراهم می‌کند و با بهره‌گیری از مکانیزم اینترلاک مکانیکی داخلی، از اتصال همزمان دو منبع جلوگیری می‌نماید. این کلید برای تابلوهای برق صنعتی، تجاری، مسکونی، نیروگاه‌های خورشیدی، مراکز مخابراتی، سیستم‌های UPS و دیزل ژنراتورها طراحی شده و بدون نیاز به مدار فرمان، برد الکترونیکی یا تغذیه کمکی، انتقال ایمن منبع تغذیه را انجام می‌دهد.

عملکرد کلید انتقال دستی TO419G

این محصول دارای سه وضعیت کاری است:

وضعیت I

در این حالت منبع اول (Source I) به بار متصل می‌شود.

وضعیت OFF

هر دو منبع از مدار کاملاً جدا می‌شوند و مدار در وضعیت ایزوله قرار می‌گیرد.

وضعیت II

در این وضعیت منبع دوم (Source II) به بار متصل می‌شود.

ساختار I-OFF-II باعث می‌شود هنگام تغییر منبع، ابتدا مدار کاملاً قطع شده و سپس منبع جدید متصل شود. این ویژگی ایمنی سیستم را افزایش داده و از بروز اتصال ناخواسته بین دو منبع جلوگیری می‌کند.

مکانیزم اینترلاک مکانیکی

یکی از مهم‌ترین مزایای TO419G وجود سیستم Mechanical Interlock است.

این سیستم به صورت مکانیکی مانع از آن می‌شود که برق شهر و ژنراتور یا دو منبع مستقل به صورت همزمان به یک بار متصل شوند.

مزایای این قابلیت:

• جلوگیری از برگشت برق به ژنراتور
• جلوگیری از اتصال کوتاه بین دو منبع
• افزایش ایمنی اپراتور
• حفاظت از تجهیزات مصرف‌کننده
• جلوگیری از آسیب به اینورتر و UPS

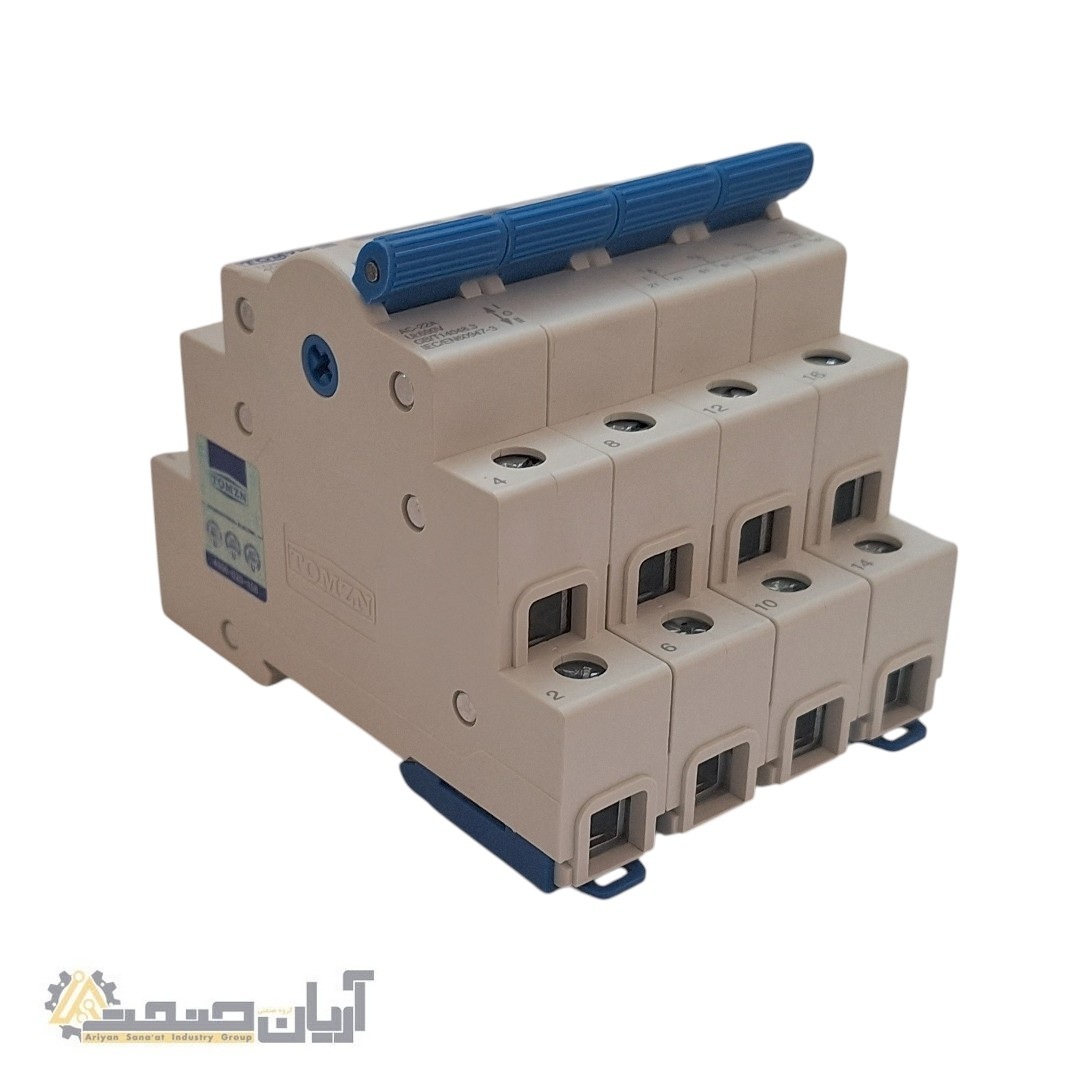

مزایای چهار پل واقعی (4P)

مدل TO419G از نوع چهار پل کامل است و همزمان هر سه فاز و نول را سوئیچ می‌کند:

• فاز R
• فاز S
• فاز T
• نول N

برخلاف کلیدهای سه پل که نول مشترک باقی می‌ماند، در این مدل نول نیز به طور کامل جابجا می‌شود.

مزایای سوئیچینگ چهار پل:

• جداسازی کامل دو شبکه
• حذف جریان‌های سرگردان نول
• جلوگیری از اختلاف پتانسیل نول
•  مناسب ژنراتورهای دیزلی
• سازگار با سیستم‌های حفاظتی RCD و RCCB
•  مناسب تابلوهای صنعتی و نیروگاهی

رده کاری AC-22A

این محصول دارای رده بهره‌برداری AC-22A مطابق استاندارد IEC 60947-3 است.

این کلاس برای کلیدهایی تعریف شده که توانایی قطع و وصل بارهای ترکیبی مقاومتی و القایی را دارند و برای استفاده در شبکه‌های توزیع برق، موتورهای کوچک، تابلوهای صنعتی، ژنراتورها و تجهیزات عمومی مناسب هستند.

کاربردهای محصول

برق شهر و ژنراتور

رایج‌ترین کاربرد TO419G انتقال دستی بین برق شبکه و ژنراتور اضطراری است.

برق شهر و اینورتر خورشیدی

مناسب برای نیروگاه‌های خورشیدی و سیستم‌های هیبریدی که نیاز به انتخاب دستی بین اینورتر و شبکه دارند.

تابلوهای برق صنعتی

برای انتخاب بین دو فیدر مستقل برق.

مراکز داده و مخابرات

انتخاب دستی بین UPS و برق اصلی.

کارگاه‌ها و کارخانه‌ها

مدیریت منابع تغذیه پشتیبان و اضطراری.

تفاوت MTS با ATS

کلید TO419G یک MTS (Manual Transfer Switch) است؛ یعنی انتقال بین دو منبع توسط اپراتور انجام می‌شود. در مقابل، ATS دارای مدار کنترل بوده و انتقال را به صورت خودکار انجام می‌دهد.

مزیت MTS:

• قیمت اقتصادی‌تر
• عدم نیاز به تغذیه کمکی
• سادگی نصب
• قابلیت اطمینان مکانیکی بالا
• هزینه نگهداری بسیار کم

به همین دلیل در بسیاری از تابلوهای برق اضطراری و ژنراتورهای ساختمانی از MTS استفاده می‌شود.

جمع‌بندی

کلید چنج اور دستی TOMZN TO419G-80A 4P یک راهکار مطمئن، اقتصادی و حرفه‌ای برای انتقال ایمن بین دو منبع برق مستقل است. وجود اینترلاک مکانیکی، سوئیچینگ چهار پل واقعی، استاندارد IEC 60947-3، رده کاری AC-22A و طراحی ریل‌مونت، این محصول را به گزینه‌ای ایده‌آل برای سیستم‌های برق شهر و ژنراتور، برق شهر و اینورتر، تابلوهای صنعتی، ساختمان‌های مسکونی و مراکز حساس تبدیل کرده است
