ATS صنعتی مدل TOMZN TOQ5-250A | کلید انتقال اتوماتیک برق 250 آمپر 4 پل سه فاز

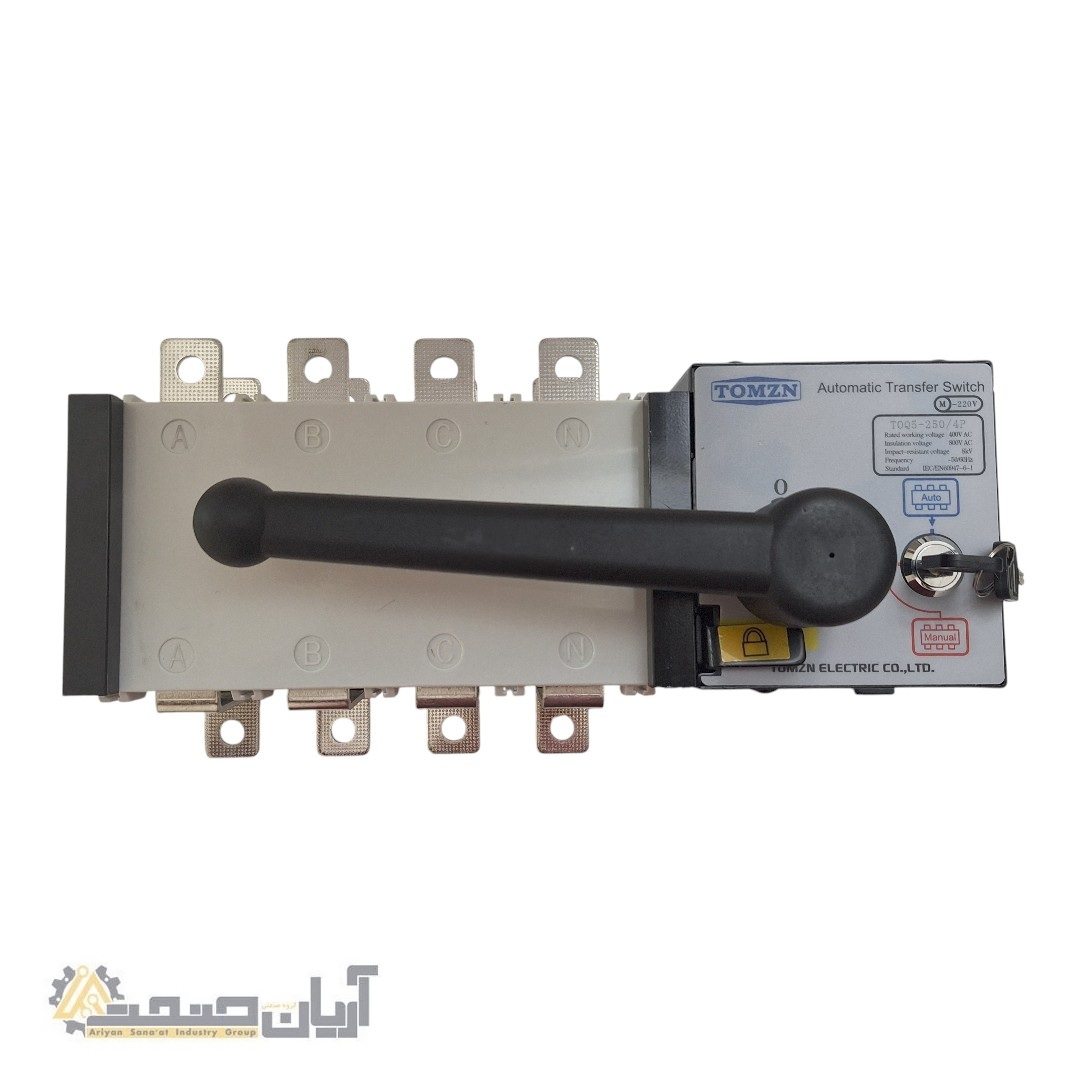

ATS صنعتی TOMZN مدل TOQ5-250A یک کلید انتقال اتوماتیک برق (Automatic Transfer Switch) حرفهای و صنعتی با جریان نامی 250 آمپر و طراحی چهار پل (4P) است که برای سوئیچینگ خودکار بین دو منبع تغذیه مستقل مانندبرق شهر و ژنراتور، برق شهر و UPS یا برق شهر و اینورتر طراحی شده است.
این مدل از سری صنعتی TOQ5 بوده و به دلیل بهرهگیری از مکانیزم انتقال قدرتمند، اینترلاک مکانیکی و الکتریکی، کنترلر داخلی و قابلیت عملکرد اتوماتیک و دستی، گزینهای ایدهآل برای استفاده در کارخانهها، صنایع، مراکز داده، ساختمانهای تجاری، بیمارستانها، سیستمهای خورشیدی و تابلوهای برق اضطراری محسوب میشود.
در صورت قطع برق منبع اصلی، ATS بهصورت خودکار منبع رزرو را وارد مدار کرده و پس از بازگشت برق اصلی، بار را مجدداً به منبع اولیه منتقل میکند. این فرآیند باعث جلوگیری از خاموشی تجهیزات حساس و افزایش پایداری سیستم برق میشود.
ویژگیهای کلیدی ATS صنعتی TOQ5-250A
✔ جریان نامی 250 آمپر
مناسب برای بارهای سنگین صنعتی و تجاری.
✔ چهار پل (4P)
قطع و وصل همزمان سه فاز و نول برای افزایش ایمنی و حفاظت از تجهیزات.
✔ عملکرد تمام اتوماتیک
انتقال خودکار بار بین برق اصلی و برق اضطراری بدون نیاز به اپراتور.
✔ قابلیت عملکرد دستی
امکان تغییر وضعیت توسط اهرم مکانیکی در شرایط سرویس، تعمیرات یا مواقع اضطراری.
✔ کنترلر داخلی یکپارچه
عدم نیاز به کنترلر خارجی و کاهش هزینه نصب و راهاندازی.
✔ اینترلاک مکانیکی و الکتریکی
جلوگیری از اتصال همزمان دو منبع برق و حذف خطر برگشت جریان بین شبکه و ژنراتور.
✔ قفل ایمنی (Key Lock)
امکان قفل نمودن دستگاه جهت جلوگیری از تغییر وضعیت غیرمجاز.
✔ بدنه صنعتی مقاوم
استفاده از مواد عایقی با استحکام دیالکتریک بالا و قطعات مکانیکی مقاوم برای عملکرد طولانیمدت در شرایط صنعتی.
✔ نشانگر وضعیت عملکرد
نمایش وضعیت کلید در سه حالت:
- I = منبع اصلی (Main Power)
- 0 = قطع مدار
- II = منبع رزرو (Backup Power)
ترمینال سیگنال و مانیتورینگ وضعیت
یکی از قابلیتهای مهم ATS صنعتی TOQ5-250A وجود ترمینال سیگنال 6 پین در پشت دستگاه است که امکان نمایش وضعیت عملکرد ATS روی تابلو برق را فراهم میکند.
شماره ترمینالها:
- 301
- 302
- 303
- 304
- 305
- 306
این خروجیها برای اتصال چراغهای سیگنال یا سیستمهای مانیتورینگ استفاده میشوند و اپراتور میتواند بدون باز کردن درب تابلو، وضعیت کلید را مشاهده نماید.
وضعیتهای قابل نمایش:
حالت I
فعال بودن منبع برق اصلی
حالت O
قطع بودن خروجی یا خاموش بودن سیستم
حالت II
فعال بودن منبع برق رزرو یا ژنراتور
این ویژگی در تابلوهای برق صنعتی، تابلو ژنراتور، تابلو ATS و پروژههای حساس بسیار کاربردی است.
مناسب برای سیستمهای ژنراتور
مطابق دفترچه فنی دستگاه، مدل TOQ5-250A از سیمبندی ویژه ژنراتور پشتیبانی میکند و برای کاربردهای زیر مناسب است:
- ژنراتورهای دیزلی
- ژنراتورهای گازسوز
- سیستمهای UPS
- نیروگاههای خورشیدی
- تابلوهای برق اضطراری
- مراکز داده (Data Center)
- بیمارستانها
- خطوط تولید صنعتی
این قابلیت باعث میشود هنگام قطع برق شهر، ژنراتور بهعنوان منبع رزرو وارد مدار شده و برق مصرفکننده بدون دخالت اپراتور تأمین گردد.
استانداردهای محصول
سری صنعتی TOQ5 مطابق الزامات استانداردهای بینالمللی زیر طراحی شده است:
IEC 60947-1
استاندارد عمومی تجهیزات کلیدزنی و کنترل فشار ضعیف
IEC 60947-3
استاندارد کلیدهای قطع، سکسیونرها و کلیدهای انتقال بار
IEC 60947-6-1
استاندارد تخصصی تجهیزات انتقال اتوماتیک برق (ATSE)
رعایت این استانداردها تضمینکننده ایمنی، قابلیت اطمینان و عملکرد صحیح دستگاه در کاربردهای صنعتی است.
مزایای ATS صنعتی TOQ5-250A
- مناسب برای بارهای سنگین تا 250 آمپر
- عملکرد کاملاً اتوماتیک و دستی
- دارای خروجی سیگنال وضعیت
- مناسب برای ژنراتور و برق اضطراری
- دارای اینترلاک مکانیکی و الکتریکی
- ایمنی بالا در هنگام انتقال بار
- کنترلر داخلی یکپارچه
- مناسب برای تابلوهای برق صنعتی و تجاری
- عمر مکانیکی و الکتریکی بالا
- نصب و نگهداری آسان
جمعبندی
ATS صنعتی TOMZN مدل TOQ5-250A یک کلید انتقال اتوماتیک چهار پل 250 آمپر با طراحی کاملاً صنعتی است که برای انتقال مطمئن برق بین دو منبع تغذیه طراحی شده است. وجود کنترلر داخلی، عملکرد اتوماتیک و دستی، ترمینال سیگنال وضعیت، قابلیت اتصال به ژنراتور، اینترلاک مکانیکی و الکتریکی و رعایت استاندارد IEC 60947-6-1 این محصول را به انتخابی حرفهای برای پروژههای صنعتی، تجاری و سیستمهای برق اضطراری تبدیل کرده است.
