کلید انتقال برق خودکار(چنج‌اور اتوماتیک) کامپکت ATS دو پل 63 آمپر GEYA مدل G2R-63

کلید انتقال خودکار GEYA مدل G2R-63 با طراحی کامپکت و ابعاد کم، امکان نصب در تابلوهای برق کوچک و فضاهای محدود را فراهم می‌کند، بدون آنکه قابلیت انتقال خودکار میان دو منبع برق قربانی شود. مدل ارائه‌شده از نوع دو پل (2P) با جریان نامی 63 آمپر و ولتاژ کاری 230 ولت AC بوده و می‌تواند فاز و نول را به‌صورت هم‌زمان بین منبع اصلی و منبع پشتیبان جابه‌جا کند.

این کلید معمولاً در سیستم‌هایی به کار می‌رود که حفظ پیوستگی برق اهمیت دارد. در صورت قطع یا خارج‌شدن برق منبع اصلی از محدوده عملکرد، دستگاه می‌تواند بار را به منبع دوم انتقال دهد و پس از بازگشت منبع اصلی، عملیات برگشت را به‌صورت خودکار انجام دهد.

از این ATS می‌توان برای جابه‌جایی میان برق شهر و اینورتر، برق شهر و UPS، برق شهر و ژنراتور یا دو ورودی برق مستقل استفاده کرد.

عملکرد اتوماتیک و دستی

کلید GEYA G2R-63 به انتخابگر حالت Auto/Manual مجهز شده است:

• در حالت Auto، انتقال میان منبع اول و دوم به‌صورت خودکار انجام می‌شود.
• در حالت Manual، کاربر می‌تواند با استفاده از اهرم جلوی دستگاه، منبع موردنظر را به‌صورت دستی انتخاب کند.

این قابلیت هنگام نصب، سرویس، تعمیرات یا آزمایش عملکرد سیستم بسیار کاربردی است.

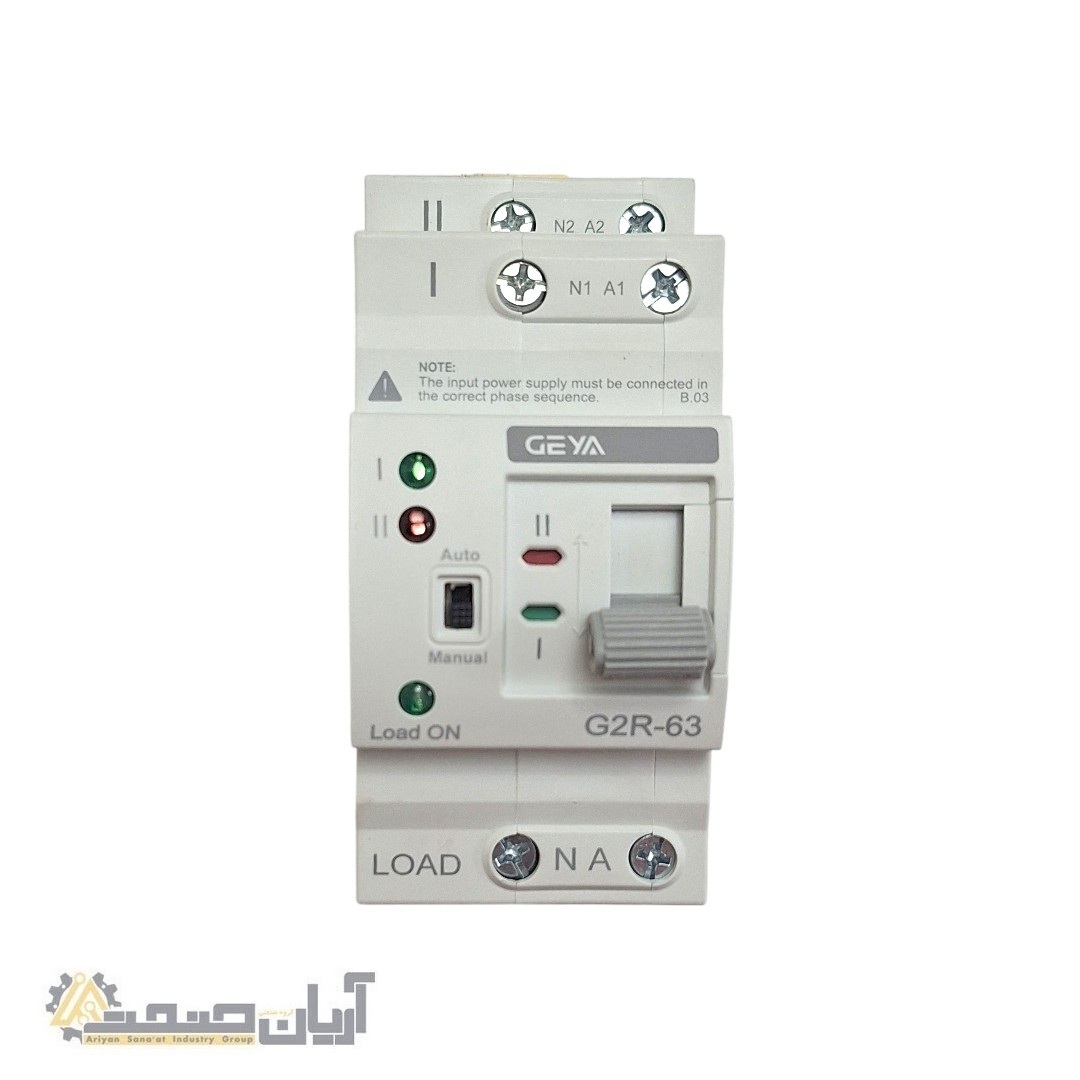

نمایش وضعیت منابع و خروجی بار

روی پنل جلوی کلید، نشانگرهای LED برای مشاهده سریع وضعیت سیستم قرار گرفته‌اند:

• چراغ منبع اول یا Source I
• چراغ منبع دوم یا Source II
• چراغ Load ON برای نمایش وصل‌بودن خروجی بار
• نشانگر موقعیت مکانیکی منبع فعال

وجود این نشانگرها باعث می‌شود تکنسین بدون نیاز به تجهیزات اندازه‌گیری، وضعیت منبع ورودی و خروجی کلید را مشاهده کند.

سرعت انتقال مناسب

زمان انتقال اعلام‌شده برای این کلید حداکثر 50 میلی‌ثانیه است. این سرعت برای بسیاری از تجهیزات خانگی، تجاری، سیستم‌های روشنایی، تابلوهای برق و بارهای عمومی مناسب است.

البته این دستگاه UPS بدون وقفه نیست و تجهیزات الکترونیکی بسیار حساس ممکن است هنگام انتقال، وقفه کوتاهی را احساس کنند.

شرایط محیطی مناسب

براساس اطلاعات فنی محصول، شرایط پیشنهادی استفاده عبارت‌اند از:

• محدوده دمای کاری عادی: حدود 5- تا 40+ درجه سانتی‌گراد
• امکان عملکرد در محدوده گسترده‌تر: حدود 25- تا 55+ درجه سانتی‌گراد
• حداکثر دمای قابل تحمل کوتاه‌مدت: تا حدود 70+ درجه سانتی‌گراد
• ارتفاع محل نصب: حداکثر 2000 متر
• محل نصب بدون لرزش و ضربه شدید
• محیط عاری از گازهای خورنده، گردوغبار شدید و رطوبت غیرمجاز

کاربردهای کلید ATS دو پل 63 آمپر GEYA

این محصول برای کاربردهای زیر مناسب است:

• انتقال خودکار بین برق شهر و اینورتر
• استفاده در سیستم‌های برق خورشیدی و ذخیره انرژی
• انتقال میان برق شهر و UPS
• انتقال بین برق شبکه و ژنراتور
• تابلو برق منازل، فروشگاه‌ها و دفاتر اداری
• سیستم‌های روشنایی اضطراری
• تابلوهای برق ویلا و ساختمان
• تجهیزات مخابراتی و نظارتی
• سیستم‌های پشتیبان برق تک‌فاز
• جابه‌جایی فاز و نول میان دو منبع مستقل

راهنمای کلی اتصالات

ترمینال‌های بالای دستگاه برای اتصال دو منبع ورودی و ترمینال‌های پایین برای اتصال خروجی بار در نظر گرفته شده‌اند:

• N1 و A1: ورودی نول و فاز منبع اول
• N2 و A2: ورودی نول و فاز منبع دوم
• N و A در بخش LOAD: خروجی نول و فاز به سمت مصرف‌کننده

منبعی که به ورودی اول متصل می‌شود، معمولاً به‌عنوان منبع اصلی یا اولویت‌دار در نظر گرفته خواهد شد.

نکات مهم نصب و ایمنی

• این ATS وظیفه انتقال میان دو منبع را بر عهده دارد و جایگزین کلید مینیاتوری، فیوز یا حفاظت اضافه‌بار و اتصال کوتاه نیست.
• برای هر ورودی باید حفاظت مناسب و مستقل مانند فیوز یا کلید مینیاتوری نصب شود.
• پیش از سیم‌کشی، برق هر دو منبع کاملاً قطع شود.
• سیم‌کشی باید مطابق نقشه ترمینال دستگاه انجام شود.
• فاز و نول منابع نباید اشتباه متصل شوند.
• سطح مقطع سیم باید براساس جریان واقعی بار، طول کابل و شرایط نصب انتخاب شود.
• برای جلوگیری از آسیب‌دیدن ترمینال‌ها، پیچ‌ها با گشتاور پیشنهادی حدود 2.5 نیوتن‌متر محکم شوند.
• برای تست دستی، ابتدا انتخابگر روی حالت Manual قرار گیرد.
• نصب محصول باید توسط برق‌کار یا تکنسین متخصص انجام شود.
• جریان 63 آمپر مقدار نامی کلید است؛ انتخاب تجهیزات حفاظتی و کابل باید براساس محاسبات واقعی مدار انجام شود.

مزایای کلید ATS کامپکت GEYA G2R-63

• طراحی کامپکت و کم‌حجم
• اشغال فضای کمتر داخل تابلو برق
• مناسب تابلوهای کوچک و فضاهای محدود
• انتقال خودکار بار میان دو منبع برق
• قابلیت عملکرد در دو حالت اتوماتیک و دستی
• قطع و انتقال هم‌زمان فاز و نول
• زمان انتقال سریع، حداکثر 50 میلی‌ثانیه
• دارای چراغ‌های LED نمایش وضعیت دو منبع و خروجی بار
• نصب سریع و آسان روی ریل DIN
• مناسب سیستم برق تک‌فاز 230 ولت
• قابل استفاده برای برق شهر، اینورتر، UPS و ژنراتور
• ترمینال‌های مشخص برای سیم‌کشی ساده‌تر
• مناسب تابلوهای برق خانگی، اداری، فروشگاهی و سیستم‌های برق پشتیبان
• تولید مطابق استاندارد IEC 60947-6-1

جمع‌بندی

کلید انتقال خودکار GEYA G2R-63 دو پل 63 آمپر گزینه‌ای کاربردی برای مدیریت دو منبع برق تک‌فاز است. قابلیت انتقال خودکار و دستی، زمان جابه‌جایی کوتاه، نمایش وضعیت منابع و نصب ریلی، این محصول را برای تابلوهای برق خانگی، اداری، فروشگاهی و سیستم‌های برق پشتیبان مناسب کرده است.

برای دستیابی به عملکرد ایمن، نصب کلید باید همراه با تجهیزات حفاظتی مناسب و توسط فرد متخصص انجام شود.
