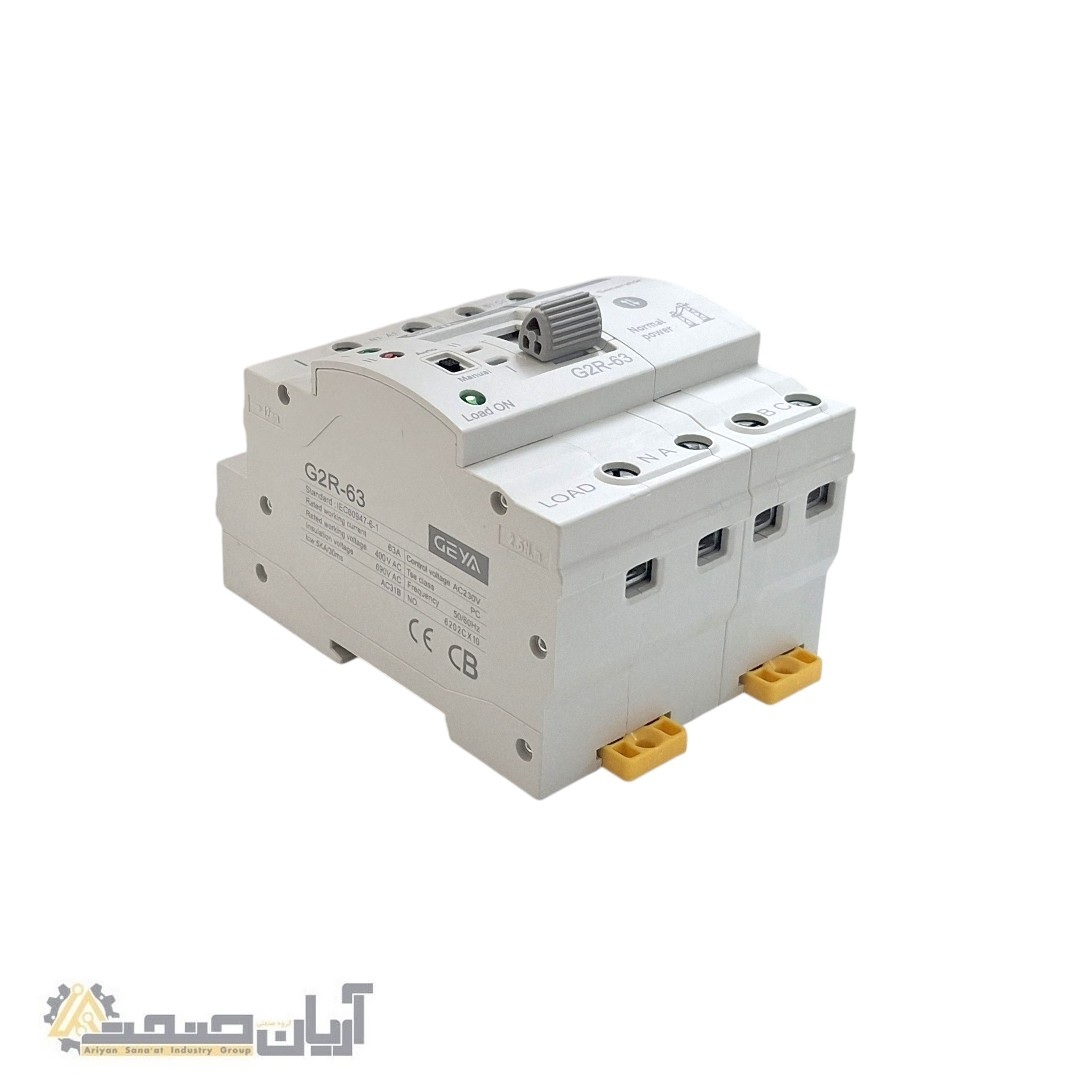

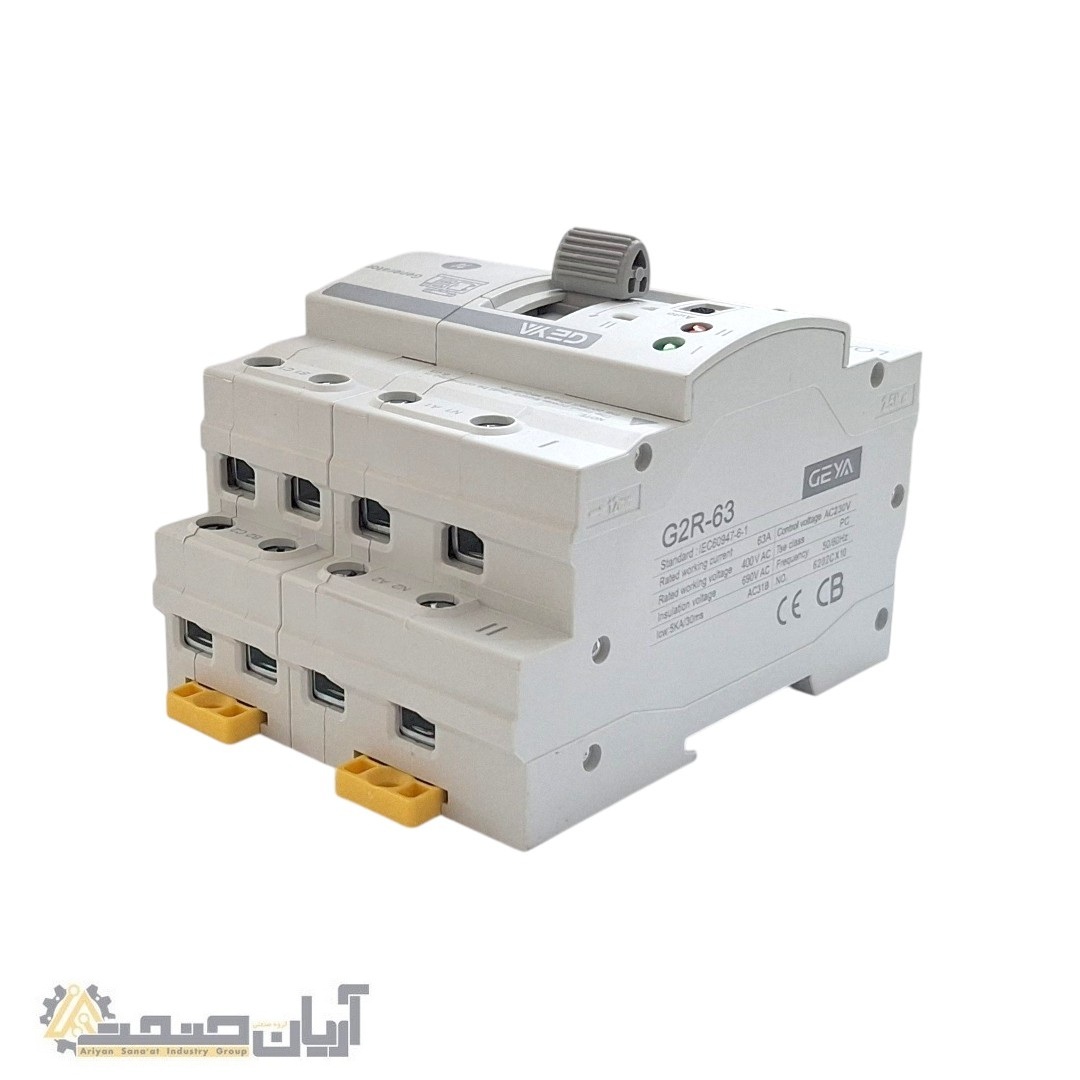

کلید انتقال خودکار GEYA مدل G2R-63 یک ATS چهار پل با طراحی کامپکت است که وظیفه انتقال بار میان دو منبع برق سه‌فاز را بر عهده دارد. در این مدل، سه فاز و نول به‌صورت هم‌زمان جابه‌جا می‌شوند؛ بنابراین برای تابلوهایی که جداسازی کامل نول دو منبع اهمیت دارد، انتخاب مناسبی محسوب می‌شود.

مدل ارائه‌شده دارای جریان نامی 63 آمپر بوده و برای شبکه‌های سه‌فاز با ولتاژ کاری 400 ولت AC طراحی شده است. این محصول می‌تواند در سیستم‌های برق اضطراری، تابلوهای برق سه‌فاز، ژنراتورها، اینورترها و تأسیسات ساختمانی یا تجاری استفاده شود.

یکی از مهم‌ترین ویژگی‌های این محصول، ساختار کم‌حجم و کامپکت آن است. ابعاد مناسب دستگاه باعث می‌شود فضای کمتری در تابلو اشغال شود و بتوان آن را به‌آسانی روی ریل DIN نصب کرد.

انتقال خودکار میان دو منبع برق

در حالت اتوماتیک، منبع شماره I معمولاً به‌عنوان منبع اصلی یا اولویت‌دار در نظر گرفته می‌شود. هنگامی که منبع اصلی قطع شود یا شرایط لازم برای تغذیه بار را نداشته باشد، کلید می‌تواند بار را به منبع شماره II انتقال دهد.

پس از بازگشت منبع اصلی، دستگاه مطابق منطق داخلی خود مجدداً بار را به ورودی اول بازمی‌گرداند. برای عملکرد صحیح، ترتیب فازها و سیم‌کشی هر دو ورودی باید دقیقاً مطابق نقشه دستگاه انجام شود.

این قابلیت برای انتقال میان منابع زیر کاربرد دارد:

• برق شهر و ژنراتور
• برق شهر و اینورتر سه‌فاز
• برق شهر و UPS
• دو ورودی مستقل برق شبکه
• منبع اصلی و منبع برق اضطراری

این ATS وظیفه انتقال بار را انجام می‌دهد. راه‌اندازی خودکار موتور ژنراتور فقط در صورتی امکان‌پذیر است که کنترلر مستقل ژنراتور و تجهیزات فرمان مربوطه در سیستم وجود داشته باشند.

قابلیت عملکرد اتوماتیک و دستی

کلید GEYA G2R-63 دارای انتخابگر Auto/Manual است و در دو حالت قابل استفاده خواهد بود:

حالت اتوماتیک

در وضعیت Auto، دستگاه شرایط دو ورودی را بررسی کرده و عملیات انتقال بار را به‌صورت خودکار انجام می‌دهد. این حالت برای بهره‌برداری عادی سیستم برق اضطراری مناسب است.

حالت دستی

در وضعیت Manual، کاربر می‌تواند منبع موردنظر را با اهرم مکانیکی جلوی دستگاه انتخاب کند. حالت دستی بیشتر هنگام نصب، آزمایش، سرویس یا تعمیرات مورد استفاده قرار می‌گیرد.

پیش از کار با اهرم دستی، باید دستورالعمل سازنده رعایت و وضعیت کلید روی حالت Manual قرار داده شود.

انتقال هم‌زمان سه فاز و نول

این مدل دارای چهار پل مستقل برای انتقال مسیرهای زیر است:

• فاز A
• فاز B
• فاز C
• نول N

انتقال هم‌زمان سه فاز و نول، از اتصال مستقیم نول دو منبع جلوگیری کرده و امکان جداسازی کامل منبع اصلی و اضطراری را فراهم می‌کند. این ویژگی به‌خصوص در ژنراتورها، اینورترها و تابلوهایی با سیستم اتصال زمین متفاوت اهمیت دارد.

نمایش وضعیت منابع و بار

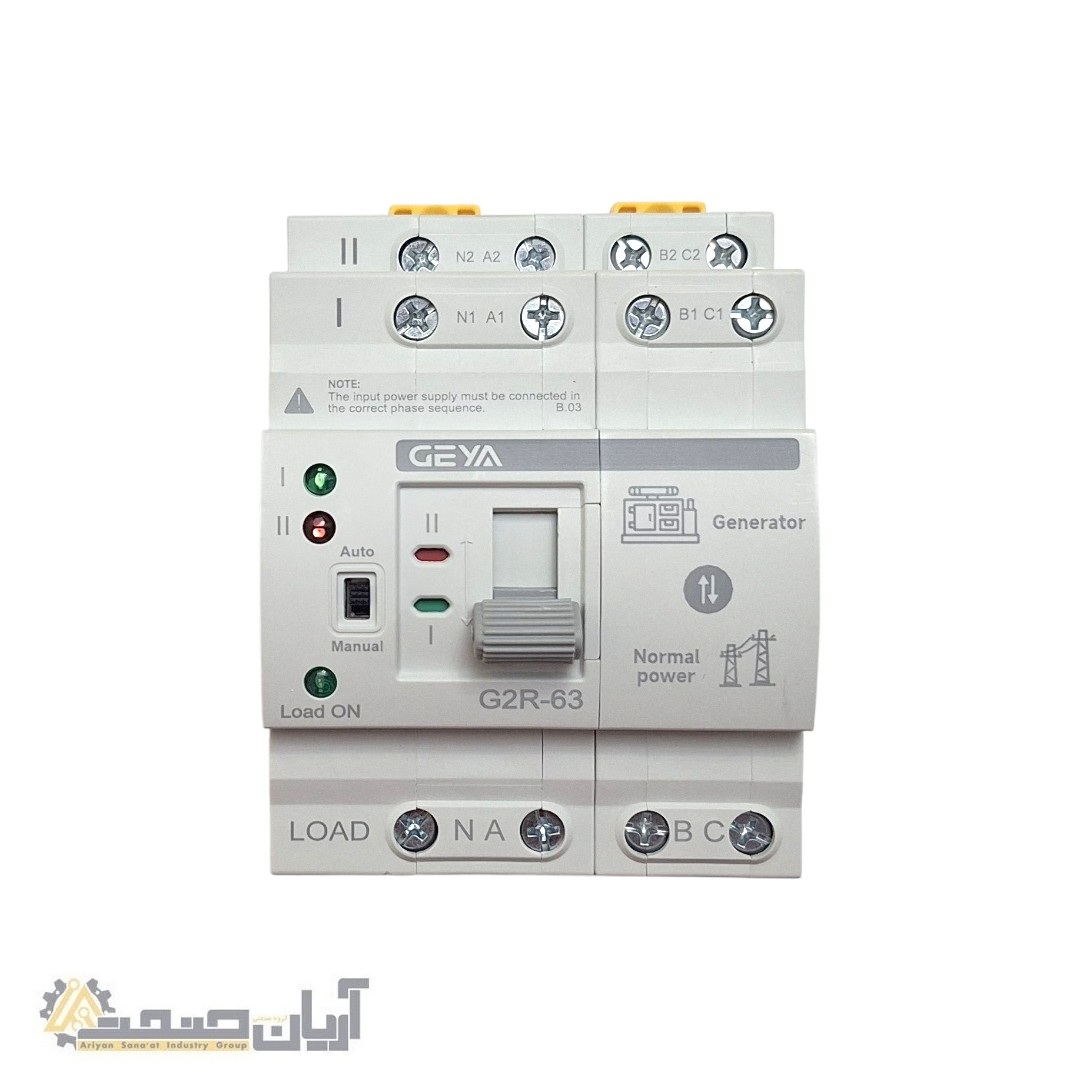

روی پنل جلوی دستگاه نشانگرهای LED و نشانگر مکانیکی تعبیه شده‌اند:

• نشانگر منبع شماره I
• نشانگر منبع شماره II
• چراغ Load ON برای نمایش وصل‌بودن خروجی بار
• نشانگر مکانیکی موقعیت کلید
• علائم وضعیت منبع اصلی و ژنراتور

این نشانگرها امکان مشاهده سریع منبع فعال و وضعیت تغذیه بار را فراهم می‌کنند.

زمان انتقال کوتاه

طبق دیتاشیت، زمان انتقال این مدل حداکثر 50 میلی‌ثانیه است. این زمان برای بسیاری از بارهای عمومی، سیستم‌های روشنایی، تجهیزات ساختمانی و مصارف تجاری مناسب است.

بااین‌حال، ATS جایگزین UPS آنلاین نیست و ممکن است تجهیزات الکترونیکی بسیار حساس، وقفه کوتاه زمان انتقال را تشخیص دهند.

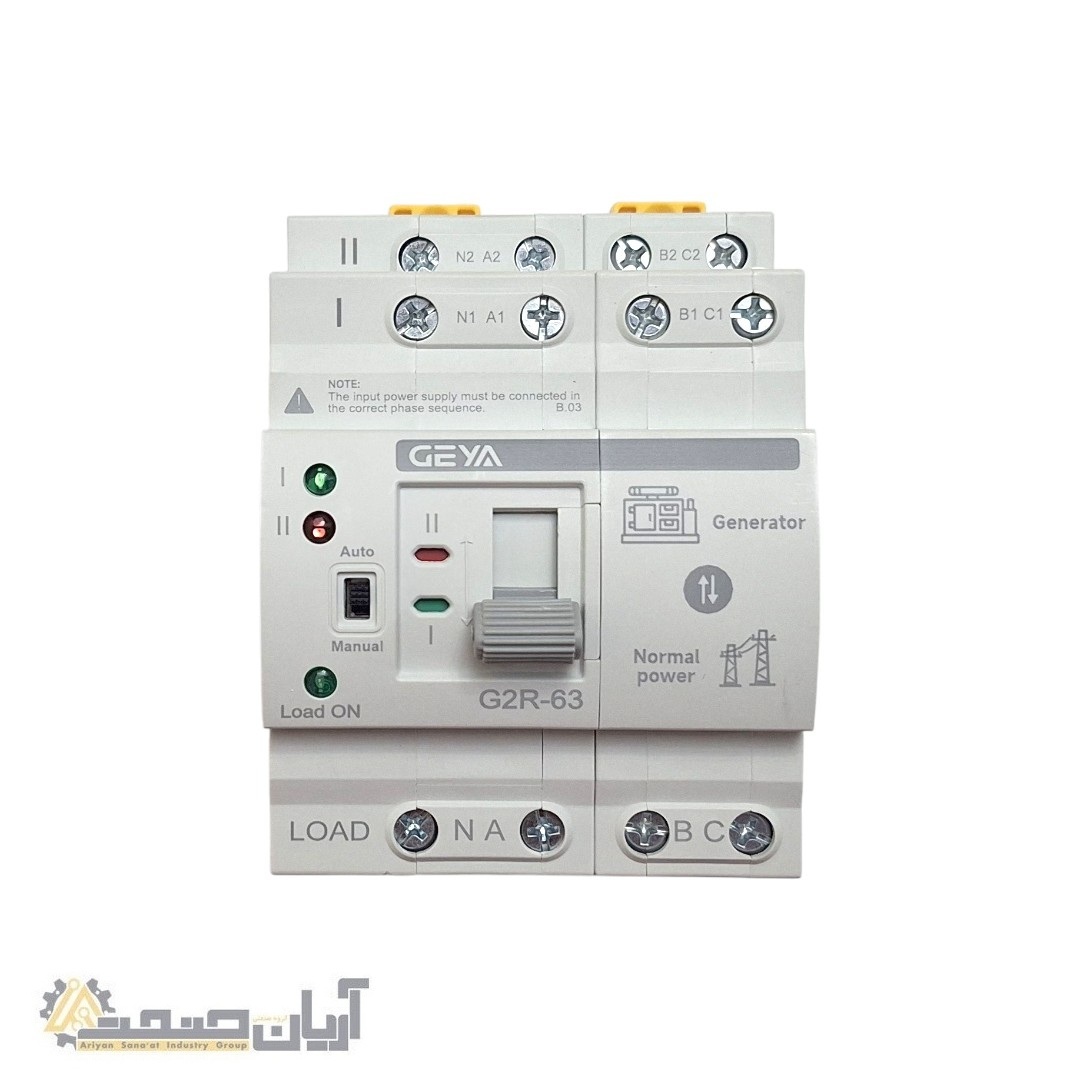

معرفی ترمینال‌ها

براساس علائم درج‌شده روی دستگاه، ترمینال‌ها به شکل زیر هستند:

منبع اصلی معمولاً به ورودی I و ژنراتور، اینورتر یا منبع پشتیبان به ورودی II متصل می‌شود.

اهمیت رعایت ترتیب فازها

روی بدنه دستگاه تأکید شده است که منابع ورودی باید با توالی فاز صحیح متصل شوند. جابه‌جایی اشتباه فازها یا رعایت‌نکردن ترتیب A، B و C ممکن است باعث عملکرد نادرست دستگاه یا چرخش معکوس موتورهای سه‌فاز شود.

پیش از بهره‌برداری باید توالی فاز هر دو منبع توسط تکنسین متخصص بررسی شود.

مزایای کلید ATS کامپکت GEYA G2R-63

• طراحی کامپکت و اشغال فضای کمتر داخل تابلو برق
• مناسب تابلوهای برق کوچک و فضاهای محدود
• انتقال خودکار میان دو منبع سه‌فاز
• قطع و انتقال هم‌زمان سه فاز و نول
• جریان نامی 63 آمپر
• قابلیت عملکرد اتوماتیک و دستی
• زمان انتقال حداکثر 50 میلی‌ثانیه
• دارای نشانگر LED وضعیت دو منبع
• دارای چراغ نمایش وصل‌بودن خروجی بار
• برخورداری از نشانگر مکانیکی منبع فعال
• نصب آسان روی ریل DIN
• ترمینال‌های مشخص برای سیم‌کشی ساده‌تر
• مناسب برق شهر، ژنراتور، UPS و اینورتر
• کلاس انتقال PC
• تولید مطابق استاندارد IEC 60947-6-1

کاربردهای کلید ATS چهار پل 63 آمپر

این محصول برای کاربردهای زیر مناسب است:

• تابلو برق اضطراری سه‌فاز
• انتقال میان برق شهر و ژنراتور
• انتقال میان برق شهر و اینورتر سه‌فاز
• سیستم‌های خورشیدی دارای خروجی AC سه‌فاز
• ساختمان‌های مسکونی و تجاری
• فروشگاه‌ها و دفاتر اداری
• کارگاه‌ها و واحدهای تولیدی سبک
• تابلوهای روشنایی سه‌فاز
• پمپ‌ها و تجهیزات تأسیساتی متناسب با رده مصرف
• تجهیزات مخابراتی و نظارتی
• انتقال میان دو فیدر مستقل برق

رده مصرف AC-31B

رده بهره‌برداری درج‌شده برای این محصول AC-31B است. این رده عموماً برای بارهای غیرالقایی یا دارای خاصیت القایی محدود مناسب است.

برای موتورهای بزرگ، کمپرسورها، پمپ‌ها، ترانسفورماتورها و بارهایی با جریان راه‌اندازی زیاد، نباید تنها به جریان نامی 63 آمپر توجه کرد. انتخاب ATS باید با محاسبه جریان راه‌اندازی، نوع بار، ضریب توان و تعداد دفعات کلیدزنی انجام شود.

شرایط محیطی استفاده

مطابق اطلاعات دیتاشیت، شرایط پیشنهادی بهره‌برداری شامل موارد زیر است:

• دمای متوسط محیط طی 24 ساعت: در محدوده مجاز سازنده
• محدوده دمای کار عادی: تقریباً از 5- تا 40+ درجه سانتی‌گراد
• محدوده عملکرد گسترده: تقریباً از 25- تا 55+ درجه سانتی‌گراد
• حداکثر دمای کوتاه‌مدت: تا حدود 70+ درجه سانتی‌گراد
• ارتفاع محل نصب: حداکثر 2000 متر
• نصب در محیط فاقد لرزش و ضربه شدید
• جلوگیری از تماس با آب و رطوبت بالا
• جلوگیری از ورود گردوغبار و آلودگی رسانا
• عدم استفاده در مجاورت گازها و مواد خورنده

نکات مهم نصب و ایمنی

• نصب و راه‌اندازی باید توسط برق‌کار یا تکنسین متخصص انجام شود.
• پیش از نصب، برق هر دو منبع کاملاً قطع شود.
• ترتیب فازهای A، B و C در هر دو منبع باید کنترل شود.
• نول هر منبع به ترمینال مشخص‌شده همان ورودی متصل شود.
• برای هر ورودی، حفاظت مستقل و مناسب نصب شود.
• کابل و سیم براساس جریان واقعی بار و شرایط پروژه انتخاب شوند.
• پیچ ترمینال‌ها با گشتاور پیشنهادی حدود 2.5 نیوتن‌متر محکم شوند.
• شل‌بودن ترمینال‌ها می‌تواند باعث افزایش حرارت و سوختگی شود.
• پیش از استفاده از اهرم دستی، دستگاه روی حالت Manual قرار گیرد.
• از تغییر وضعیت اهرم با فشار یا ضربه غیرعادی خودداری شود.
• جریان نامی 63 آمپر به معنی مناسب‌بودن دستگاه برای تمام بارهای 63 آمپری نیست؛ نوع بار و جریان لحظه‌ای نیز باید بررسی شوند.
• تابلو باید دارای تهویه و فاصله مناسب از منابع حرارتی باشد.
• عملکرد دستگاه پس از نصب، ابتدا بدون بار و سپس تحت بار کنترل شود.

توجه مهم درباره حفاظت مدار

کلید GEYA G2R-63 یک ATS با کلاس PC است و وظیفه اصلی آن انتقال بار میان دو منبع است. این دستگاه جایگزین تجهیزات حفاظتی مدار نیست و نباید به‌تنهایی برای حفاظت در برابر اتصال کوتاه، اضافه‌بار، برق‌گرفتگی یا نشتی جریان استفاده شود.

برای هر دو ورودی باید تجهیزات حفاظتی متناسب، مانند کلید اتوماتیک، فیوز، کلید مینیاتوری یا سایر تجهیزات مهندسی‌شده نصب شوند.

تفاوت مدل چهار پل و دو پل

جمع‌بندی

کلید انتقال خودکار GEYA G2R-63 چهار پل 63 آمپر یک ATS کامپکت برای انتقال سه فاز و نول میان دو منبع برق است. طراحی کم‌حجم، عملکرد خودکار و دستی، زمان انتقال کوتاه، نشانگرهای وضعیت و نصب ریلی، این محصول را به گزینه‌ای مناسب برای تابلوهای برق اضطراری، ژنراتورها، اینورترها و سیستم‌های برق سه‌فاز تبدیل کرده است.

این محصول صرفاً وظیفه انتقال میان دو منبع را انجام می‌دهد؛ بنابراین برای دستیابی به یک سیستم ایمن و قابل‌اعتماد، استفاده از حفاظت مناسب، رعایت توالی فازها و نصب توسط فرد متخصص الزامی است.
