کلید انتقال خودکار GEYA GATS-G-250/4P یک ATS صنعتی و قدرت بالا برای مدیریت دو منبع برق سه‌فاز است. این مدل با جریان نامی 250 آمپر، ساختار چهار پل و ولتاژ کاری 400 ولت AC، امکان انتقال هم‌زمان سه فاز و نول را میان منبع اصلی و منبع اضطراری فراهم می‌کند.

ساختار صنعتی، ترمینال‌های قدرت از نوع شینه‌ای، مکانیزم موتوری، قابلیت کنترل الکتریکی و امکان استفاده دستی، این محصول را برای تابلوهای برق اضطراری کارخانه‌ها، کارگاه‌ها، ساختمان‌های بزرگ، مراکز تجاری، تأسیسات و سیستم‌های ژنراتور مناسب کرده است.

این دستگاه در کلاس PC قرار می‌گیرد؛ به این معنا که وظیفه اصلی آن برقراری، تحمل و انتقال جریان بار میان دو منبع است و باید همراه با تجهیزات حفاظتی مناسب در مدار نصب شود.

چرا این مدل یک ATS صنعتی است؟

مدل GATS-G-250/4P نسبت به ATSهای کوچک خانگی و ریلی، برای جریان‌های بالاتر و تابلوهای برق صنعتی طراحی شده است. ویژگی‌هایی که صنعتی‌بودن این مدل را نشان می‌دهند عبارت‌اند از:

• جریان نامی واقعی 250 آمپر
• انتقال هم‌زمان سه فاز و نول
• ترمینال‌های قدرت بزرگ و مناسب اتصال شینه یا کابلشو
• مکانیزم انتقال موتوردار
• ساختار مستحکم مناسب نصب داخل تابلو صنعتی
• دارای ورودی‌ها و خروجی‌های فرمان و اعلام وضعیت
• امکان دریافت فرمان اتوماتیک یا دستی
• قابلیت قفل مکانیکی در وضعیت قطع
• کلاس کاری PC
• قابلیت تحمل اتصال کوتاه کوتاه‌مدت مطابق دیتاشیت
• مناسب کار با ژنراتور، برق شبکه و منابع اضطراری صنعتی
• دارای وضعیت میانی صفر برای جداسازی دو منبع

عملکرد کلید انتقال خودکار

این ATS میان دو ورودی برق کار می‌کند:

• منبع I: برق اصلی یا برق شهر
• منبع II: برق اضطراری، ژنراتور، UPS یا اینورتر
• خروجی مشترک: اتصال به بار مصرفی

در حالت خودکار، دستگاه براساس فرمان کنترلر خارجی یا مدار کنترل ATS، بار را از منبع اصلی به منبع اضطراری انتقال می‌دهد. پس از بازگشت شرایط منبع اصلی، امکان بازگرداندن بار به ورودی اول وجود دارد.

این مدل دارای سه وضعیت مکانیکی مشخص است:

وجود وضعیت صفر میان دو منبع باعث می‌شود انتقال به‌صورت Break Before Make انجام شود؛ یعنی ابتدا منبع فعال قطع و سپس منبع دیگر وصل می‌شود. در نتیجه دو منبع به‌طور هم‌زمان به یکدیگر متصل نخواهند شد.

این محصول برای موازی‌کردن دو منبع طراحی نشده است و نباید به‌عنوان کلید سنکرون یا پارالل ژنراتور استفاده شود.

انتقال کامل سه فاز و نول

مدل GATS-G-250/4P دارای چهار پل قدرت برای انتقال مسیرهای زیر است:

• فاز A
• فاز B
• فاز C
• نول N

در نتیجه، هنگام انتقال منبع، هر سه فاز و نول به‌صورت هم‌زمان جابه‌جا می‌شوند. این ویژگی در سیستم‌های ژنراتور، اینورتر و شبکه‌هایی که نول منابع باید از یکدیگر جدا باشد اهمیت زیادی دارد.

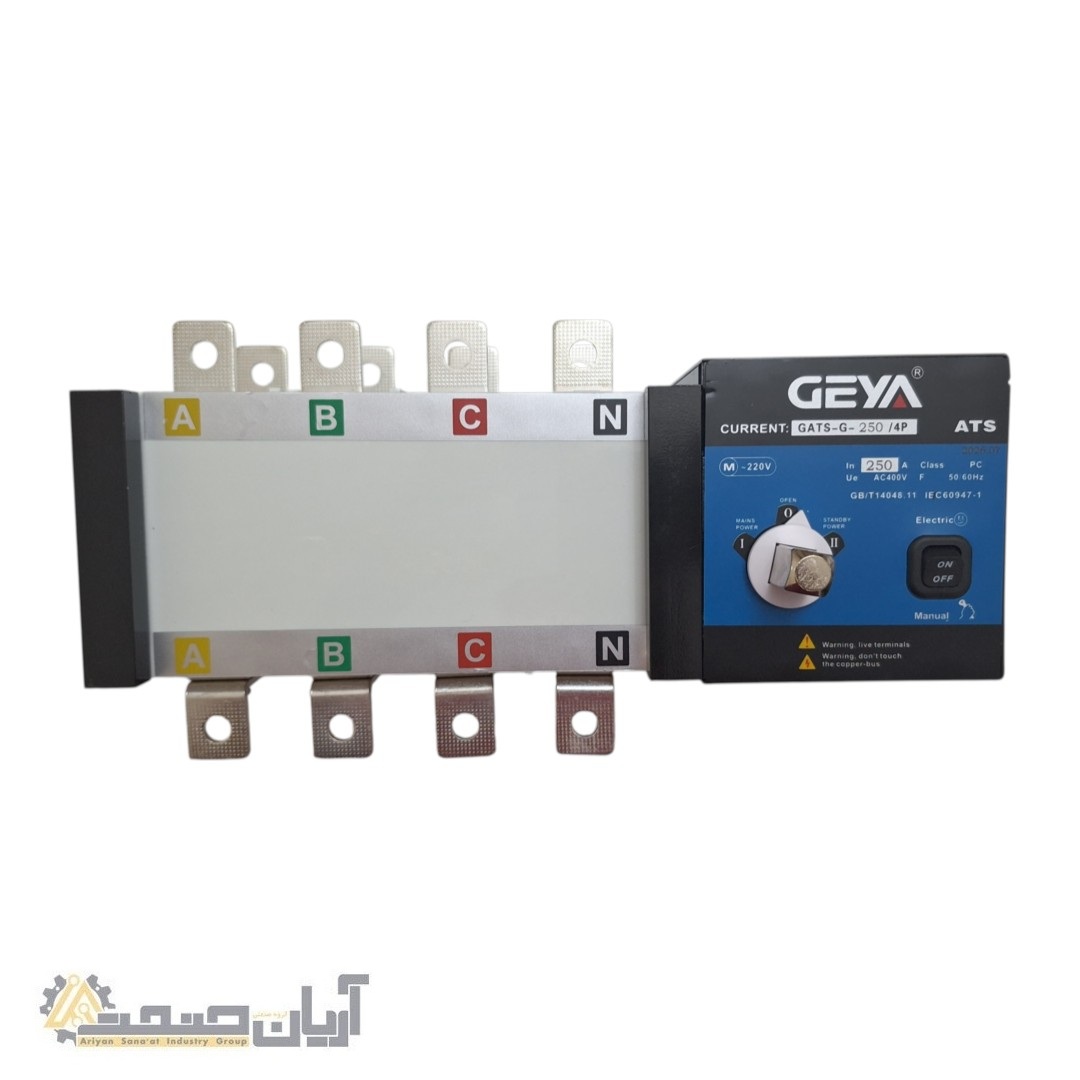

روی بدنه دستگاه، فازها با رنگ‌ها و علائم مجزا مشخص شده‌اند:

• A: فاز اول
• B: فاز دوم
• C: فاز سوم
• N: نول

قابلیت عملکرد خودکار و دستی

این کلید صنعتی به مکانیزم عملکرد الکتریکی و دستی مجهز است.

عملکرد الکتریکی یا اتوماتیک

در حالت Electric یا Auto، موتور داخلی ATS فرمان انتقال را دریافت کرده و مکانیزم کلید را بین موقعیت‌های I، 0 و II جابه‌جا می‌کند. ولتاژ کنترل درج‌شده روی دستگاه و دیتاشیت 220 ولت AC است.

عملکرد خودکار نیازمند سیم‌کشی صحیح مدار فرمان و، بسته به طراحی تابلو، کنترلر مناسب تشخیص وضعیت منابع است.

عملکرد دستی

در زمان نصب، سرویس، تعمیرات یا شرایط اضطراری می‌توان دستگاه را در وضعیت Manual قرار داد و از دسته دستی برای تغییر موقعیت استفاده کرد.

پیش از استفاده از دسته دستی باید تغذیه مدار کنترل قطع یا حالت دستگاه مطابق دستورالعمل روی Manual قرار داده شود. استفاده اجباری از دسته در حالت الکتریکی ممکن است به مکانیزم داخلی آسیب برساند.

کلید گردان انتخاب منبع و وضعیت صفر

روی پنل جلوی دستگاه یک کلید گردان برای انتخاب موقعیت قرار دارد:

• I یا Mains Power: منبع اصلی
• 0 یا Open: قطع کامل
• II یا Standby Power: منبع پشتیبان

این ساختار امکان مشاهده و انتخاب واضح وضعیت کلید را فراهم می‌کند. وضعیت صفر برای سرویس، ایزوله‌کردن بار و جلوگیری از ارتباط هم‌زمان منابع بسیار مهم است.

کلید Electric و Manual

کلید روی پنل، امکان انتخاب شیوه عملکرد را فراهم می‌کند:

• حالت Electric برای کنترل موتوری و دریافت فرمان الکتریکی
• حالت Manual برای جابه‌جایی مکانیکی توسط کاربر

این قابلیت برای آزمایش تابلو، سرویس دوره‌ای و بهره‌برداری اضطراری بسیار کاربردی است.

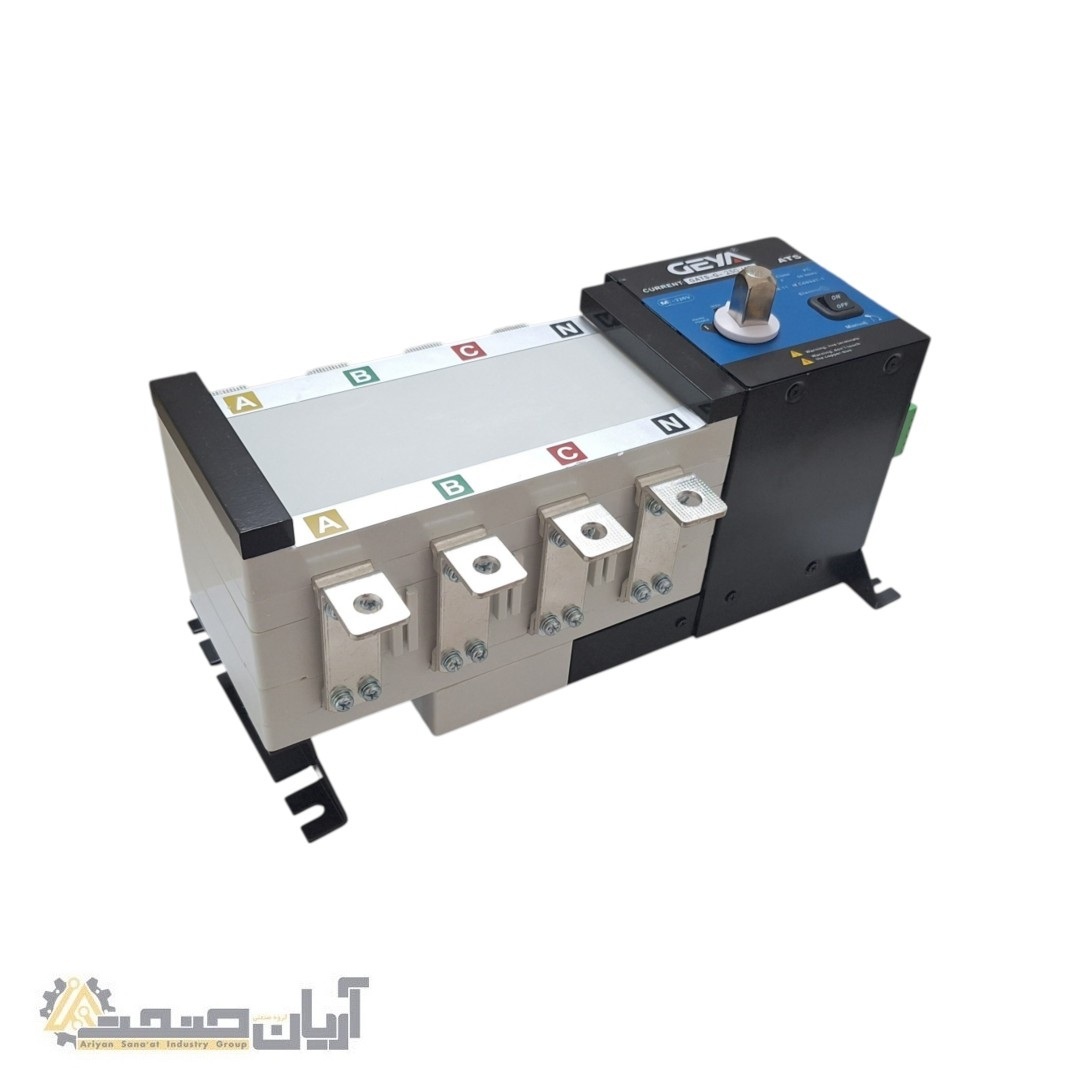

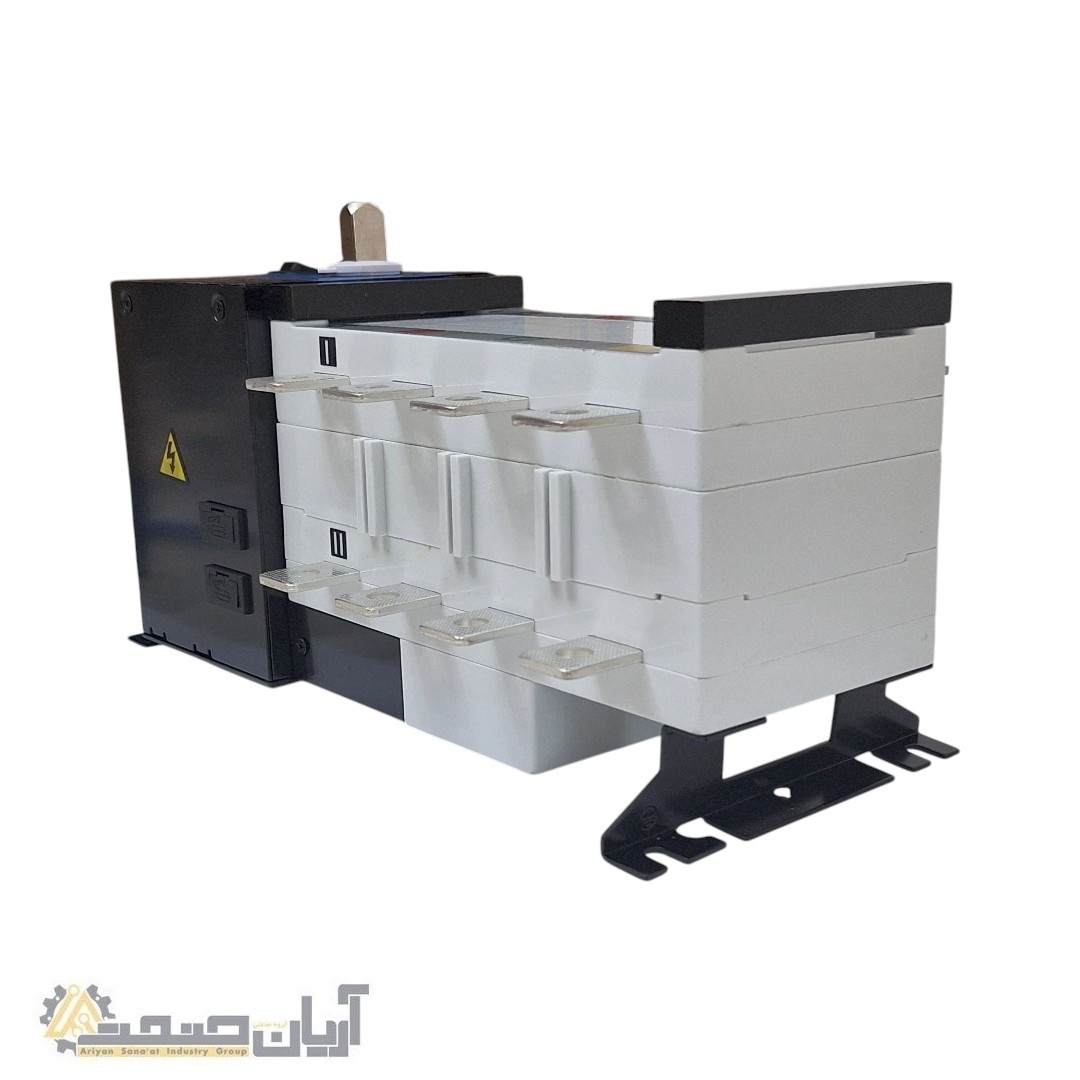

ترمینال‌های قدرت صنعتی

در این مدل از ترمینال‌های بزرگ قدرت استفاده شده است که برای اتصال شینه مسی یا کابلشو مناسب هستند. ساختار ترمینال‌ها نسبت به ATSهای ریلی ظرفیت بیشتری برای اتصال کابل‌های صنعتی دارد.

انتخاب کابل، کابلشو و شینه باید براساس موارد زیر انجام شود:

• جریان واقعی بار
• دمای داخل تابلو
• طول کابل
• روش نصب کابل
• تعداد کابل‌های مجاور
• جریان اتصال کوتاه احتمالی
• استانداردهای برق پروژه

جریان نامی 250 آمپر به‌تنهایی مبنای انتخاب سطح مقطع کابل نیست و محاسبات باید توسط طراح تابلو انجام شود.

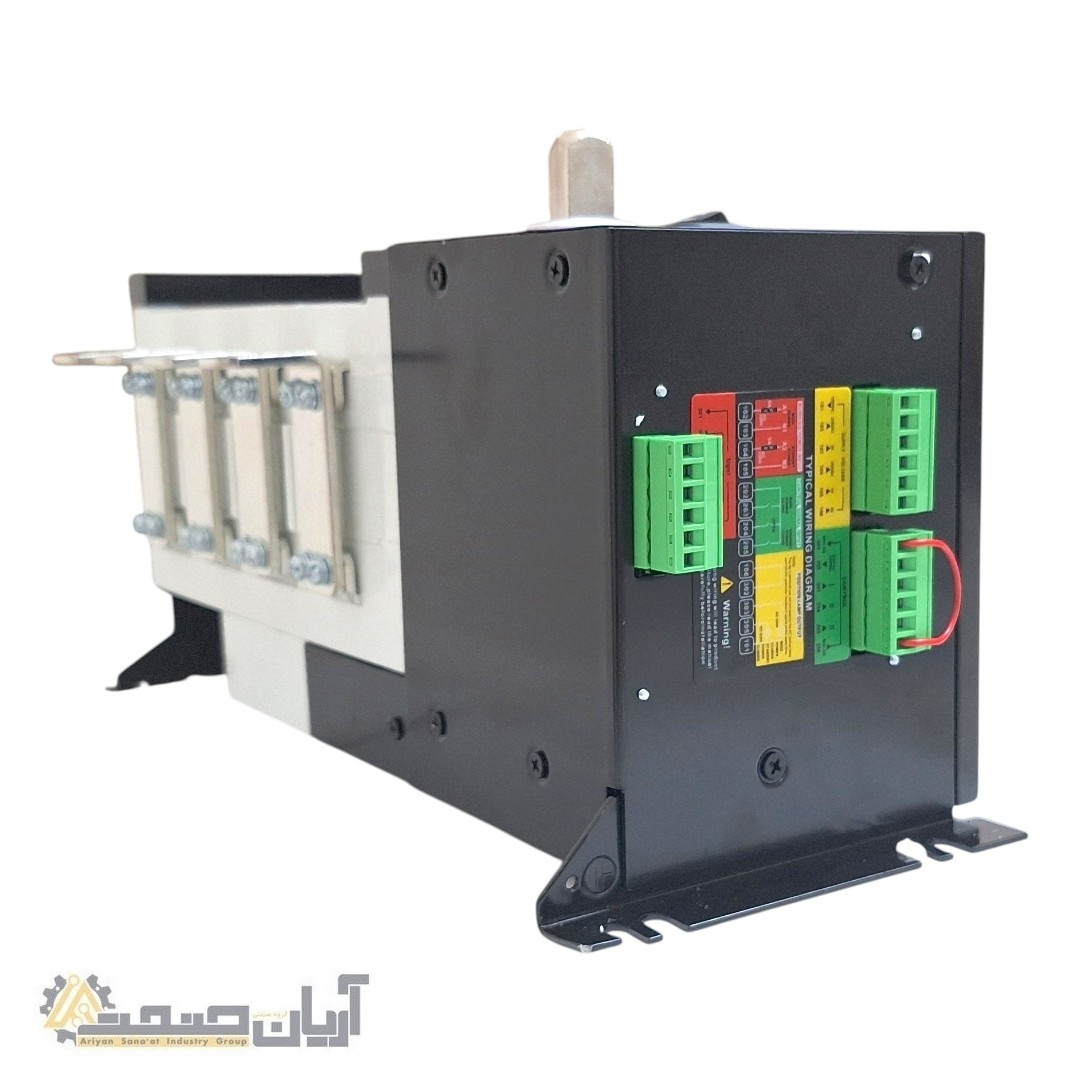

ترمینال‌های کنترل و اعلام وضعیت

براساس دیتاشیت، دستگاه دارای مجموعه‌ای از ترمینال‌های کنترلی در بخش جانبی است. این ترمینال‌ها، بسته به نسخه کنترلر و نقشه سیم‌کشی، می‌توانند برای عملکردهای زیر استفاده شوند:

• ورودی تغذیه کنترل منبع I
• ورودی تغذیه کنترل منبع II
• فرمان انتقال به منبع اصلی
• فرمان انتقال به منبع اضطراری
• فرمان دستی یا اتوماتیک
• اعلام قرارگیری کلید در وضعیت I
• اعلام قرارگیری کلید در وضعیت 0
• اعلام قرارگیری کلید در وضعیت II
• کنتاکت‌های کمکی موقعیت
• سیگنال شروع ژنراتور در نسخه یا سیم‌بندی سازگار
• اتصال چراغ‌های سیگنال خارجی
• قفل یا اینترلاک کنترلی

شماره و کاربرد دقیق هر ترمینال باید مطابق نقشه همراه همان دستگاه بررسی شود. رنگ یا شکل کانکتورها به‌تنهایی نباید مبنای سیم‌کشی قرار گیرد.

فرمان استارت ژنراتور

در نقشه دیتاشیت، امکان پیش‌بینی سیگنال استارت ژنراتور به‌صورت ترمینال کمکی یا سفارشی دیده می‌شود. برای استفاده از این قابلیت باید موارد زیر بررسی شوند:

• وجود خروجی مربوطه در نسخه تحویلی
• خشک یا ولتاژدار بودن کنتاکت
• ظرفیت جریان کنتاکت
• سازگاری با ورودی Remote Start کنترلر ژنراتور
• نیاز یا عدم نیاز به رله واسط

ATS نباید مستقیماً به مدار استارت موتور ژنراتور متصل شود، مگر اینکه نقشه و ظرفیت کنتاکت چنین اتصالی را صراحتاً مجاز اعلام کرده باشند. معمولاً فرمان ATS به ورودی استارت کنترلر ژنراتور یا یک رله واسط داده می‌شود.

رده بهره‌برداری AC-31B

رده AC-31B معمولاً برای کلیدزنی بارهای غیرالقایی یا بارهای مختلط با خاصیت القایی محدود به کار می‌رود. بنابراین صرف برابر بودن جریان بار با 250 آمپر، برای انتخاب این ATS کافی نیست.

برای بارهای زیر باید جریان راه‌اندازی و نوع مصرف دقیقاً بررسی شود:

• موتورهای صنعتی
• پمپ‌های بزرگ
• کمپرسورها
• چیلرها
• ترانسفورماتورها
• تجهیزات جوشکاری
• بانک‌های خازنی
• بارهای دارای جریان هجومی زیاد

در چنین کاربردهایی ممکن است به انتخاب جریان نامی بالاتر، هماهنگی حفاظتی ویژه یا ATS با رده بهره‌برداری متفاوت نیاز باشد.

کاربردهای ATS صنعتی 250 آمپر GEYA

این مدل برای کاربردهای زیر مناسب است:

• تابلو برق اضطراری کارخانه‌ها
• خطوط تولید و کارگاه‌های صنعتی
• انتقال برق شهر و دیزل ژنراتور
• ساختمان‌های اداری و تجاری بزرگ
• مجتمع‌های مسکونی
• بیمارستان‌ها و مراکز درمانی، با طراحی مهندسی مناسب
• هتل‌ها و مراکز اقامتی
• فروشگاه‌ها و مراکز خرید
• سردخانه‌ها و انبارهای صنعتی
• سالن‌های تولید و روشنایی صنعتی
• سیستم‌های پمپاژ و تأسیسات
• مراکز مخابراتی و اتاق‌های سرور، همراه UPS مناسب
• سیستم‌های خورشیدی و اینورترهای صنعتی
• انتقال میان دو فیدر مستقل سه‌فاز

مزایای کلید ATS صنعتی GEYA مدل GATS-G-250/4P

• طراحی ویژه کاربردهای صنعتی و جریان بالا
• جریان نامی 250 آمپر
• انتقال هم‌زمان سه فاز و نول
• دارای سه موقعیت I-0-II
• جلوگیری مکانیکی از اتصال هم‌زمان دو منبع
• قابلیت عملکرد الکتریکی و دستی
• مجهز به مکانیزم موتوردار
• دارای ترمینال‌های بزرگ و مستحکم قدرت
• مناسب اتصال شینه یا کابلشو
• دارای ترمینال‌های مجزای فرمان و اعلام وضعیت
• امکان استفاده در سیستم برق شهر و ژنراتور
• قابلیت اتصال به کنترلرهای تابلو برق
• امکان قفل مکانیکی برای تعمیرات ایمن
• کلاس عملکرد PC
• ولتاژ عایقی 690 ولت
• مناسب نصب ثابت در تابلوهای صنعتی
• عملکرد قابل‌اعتماد در سیستم‌های برق اضطراری
• دسترسی مناسب به بخش فرمان و سیم‌کشی کمکی

قابلیت قفل مکانیکی

براساس دیتاشیت، مکانیزم کلید امکان قرارگیری در وضعیت صفر و استفاده از قفل مکانیکی را فراهم می‌کند. این قابلیت هنگام سرویس و تعمیرات اهمیت دارد و می‌تواند از تغییر ناخواسته وضعیت کلید جلوگیری کند.

پیش از قفل‌کردن دستگاه باید:

1. ATS در وضعیت 0 قرار گیرد.
2. برق مدار فرمان قطع شود.
3. مکانیزم قفل مطابق دستورالعمل فعال شود.
4. وضعیت بی‌برقی توسط ابزار اندازه‌گیری تأیید شود.
5. الزامات قفل و برچسب‌گذاری ایمنی یا LOTO رعایت شود.

قفل مکانیکی جایگزین قطع و ایزوله‌سازی کامل منابع ورودی نیست.

نکات مهم طراحی تابلو

برای استفاده صحیح از این ATS باید موارد زیر در طراحی تابلو رعایت شوند:

• نصب کلید حفاظتی مستقل برای هر دو منبع
• هماهنگی حفاظتی کلیدها با ATS
• محاسبه سطح مقطع کابل و شینه
• رعایت فاصله‌های عایقی و خزشی
• پیش‌بینی فضای کافی برای تهویه
• اتصال مناسب بدنه تابلو به ارت
• رعایت ترتیب فازها در هر دو منبع
• یکسان‌بودن توالی فاز منبع اصلی و اضطراری
• استفاده از کابلشو و اتصالات استاندارد
• کنترل گشتاور پیچ‌های قدرت
• جلوگیری از واردشدن وزن کابل به ترمینال‌ها
• نصب محافظ مناسب روی شینه‌های برق‌دار
• جداسازی سیم‌های قدرت و فرمان
• استفاده از فیوز مناسب برای مدار کنترل
• پیش‌بینی تأخیر مناسب برای گرم‌شدن ژنراتور
• تأخیر برگشت بار به برق اصلی
• زمان خنک‌کاری ژنراتور پیش از خاموش‌شدن
• آزمایش دوره‌ای انتقال با بار و بدون بار

نکات مهم نصب و راه‌اندازی

• نصب باید توسط تابلو‌ساز یا برق‌کار صنعتی متخصص انجام شود.
• پیش از نصب، مشخصات پلاک با طراحی تابلو تطبیق داده شود.
• ولتاژ موتور کنترل این مدل 220 ولت AC است.
• سه فاز و نول هر منبع مطابق نقشه دستگاه متصل شوند.
• ترتیب فازهای A، B و C در هر دو ورودی یکسان باشد.
• شینه‌ها و کابلشوها کاملاً هم‌راستا نصب شوند.
• هیچ فشار مکانیکی از طرف کابل یا شینه به ترمینال وارد نشود.
• پیچ‌ها با گشتاور اعلام‌شده توسط سازنده محکم شوند.
• پس از چند ساعت کار تحت بار، دمای اتصالات کنترل شود.
• مدار کنترل پیش از اتصال، با نقشه ترمینال‌ها تطبیق داده شود.
• از اعمال ولتاژ نامناسب به ترمینال‌های فرمان خودداری شود.
• تست اولیه ابتدا بدون بار انجام شود.
• عملکرد موقعیت‌های I، 0 و II کنترل شود.
• اینترلاک مکانیکی و الکتریکی آزمایش شود.
• سپس آزمایش انتقال تحت بار کنترل‌شده انجام شود.
• در مدارهای حساس، هماهنگی ATS با UPS و ژنراتور بررسی شود.

نکات مهم درباره زمان انتقال

زمان انتقال این مدل صنعتی موتوردار طبق جدول دیتاشیت برای فریم 250 آمپر حدود 2 ثانیه است. بنابراین این دستگاه یک منبع تغذیه بدون وقفه محسوب نمی‌شود.

برای تجهیزاتی که حتی وقفه کوتاه را تحمل نمی‌کنند، باید از UPS مناسب در کنار ATS استفاده شود. ATS وظیفه انتخاب منبع را انجام می‌دهد و UPS وظیفه حفظ پیوستگی لحظه‌ای برق را بر عهده دارد.

تفاوت ATS صنعتی 250 آمپر با ATS کامپکت ریلی

توجه مهم درباره حفاظت مدار

این مدل یک کلید انتقال کلاس PC است و جایگزین کلید اتوماتیک، MCCB، فیوز یا تجهیزات حفاظت اتصال کوتاه و اضافه‌بار نیست.

برای هر دو ورودی باید حفاظت مناسب نصب شود تا موارد زیر پوشش داده شوند:

• اتصال کوتاه
• اضافه‌بار
• خطای زمین
• نشتی جریان، در صورت نیاز
• اضافه‌ولتاژ
• افت یا عدم تعادل فاز، در صورت نیاز
• حفاظت کابل و شینه

انتخاب تجهیزات حفاظتی باید با ظرفیت اتصال کوتاه محل نصب و مشخصات ATS هماهنگ شود.

جمع‌بندی

کلید انتقال خودکار GEYA مدل GATS-G-250/4P یک ATS صنعتی چهار پل و 250 آمپر برای انتقال ایمن بار سه‌فاز به‌همراه نول میان دو منبع برق است. مکانیزم موتوردار، وضعیت‌های I-0-II، قابلیت عملکرد اتوماتیک و دستی، ترمینال‌های شینه‌ای قدرت و اتصالات متنوع فرمان، این دستگاه را برای تابلوهای برق صنعتی، ژنراتورها، تأسیسات و ساختمان‌های بزرگ مناسب می‌کند.

برای دستیابی به عملکرد مطمئن، این ATS باید همراه با تجهیزات حفاظتی هماهنگ، کنترلر مناسب و سیم‌کشی اصولی نصب شود. طراحی و راه‌اندازی آن نیز باید توسط متخصص برق صنعتی یا تابلوساز مجرب انجام گیرد.
