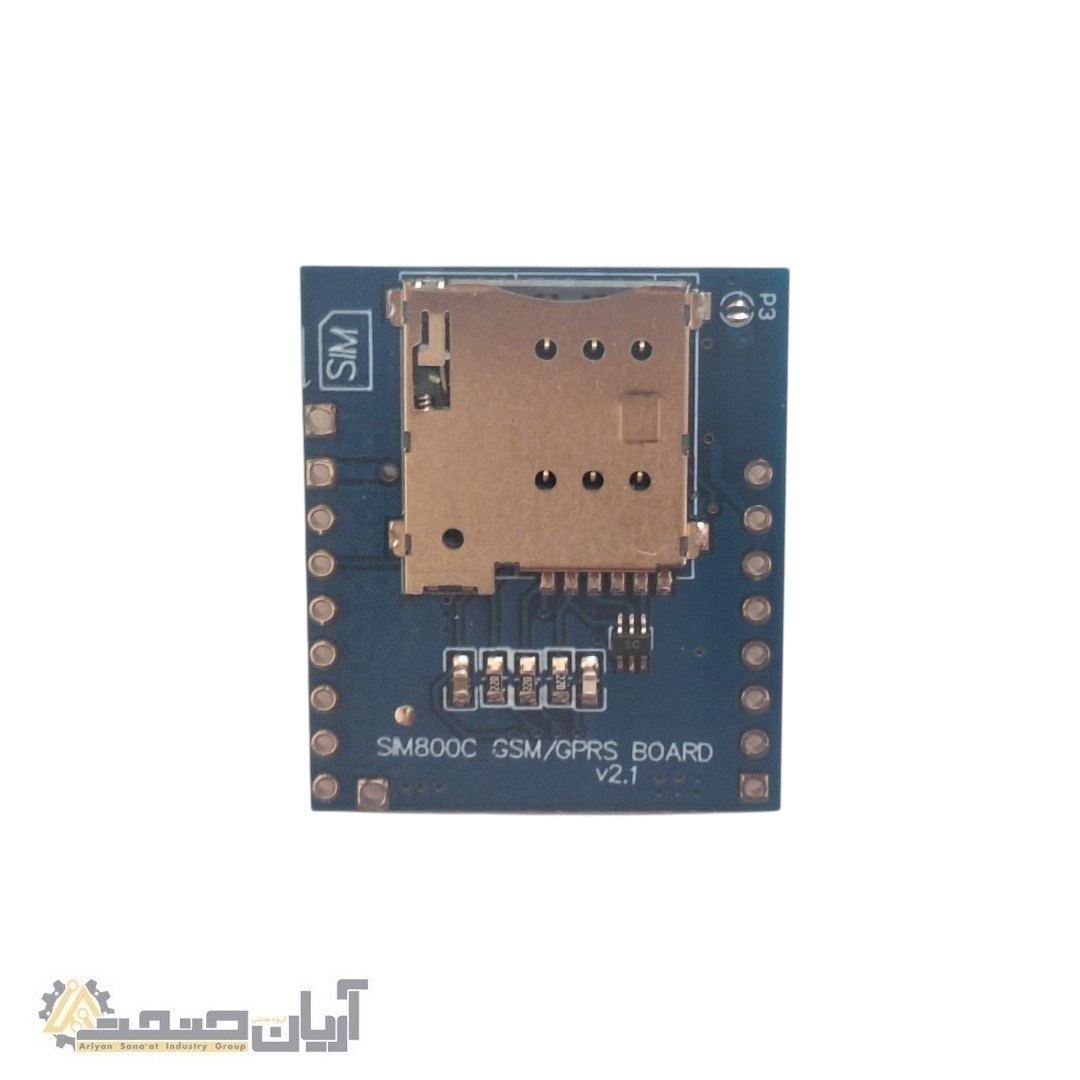

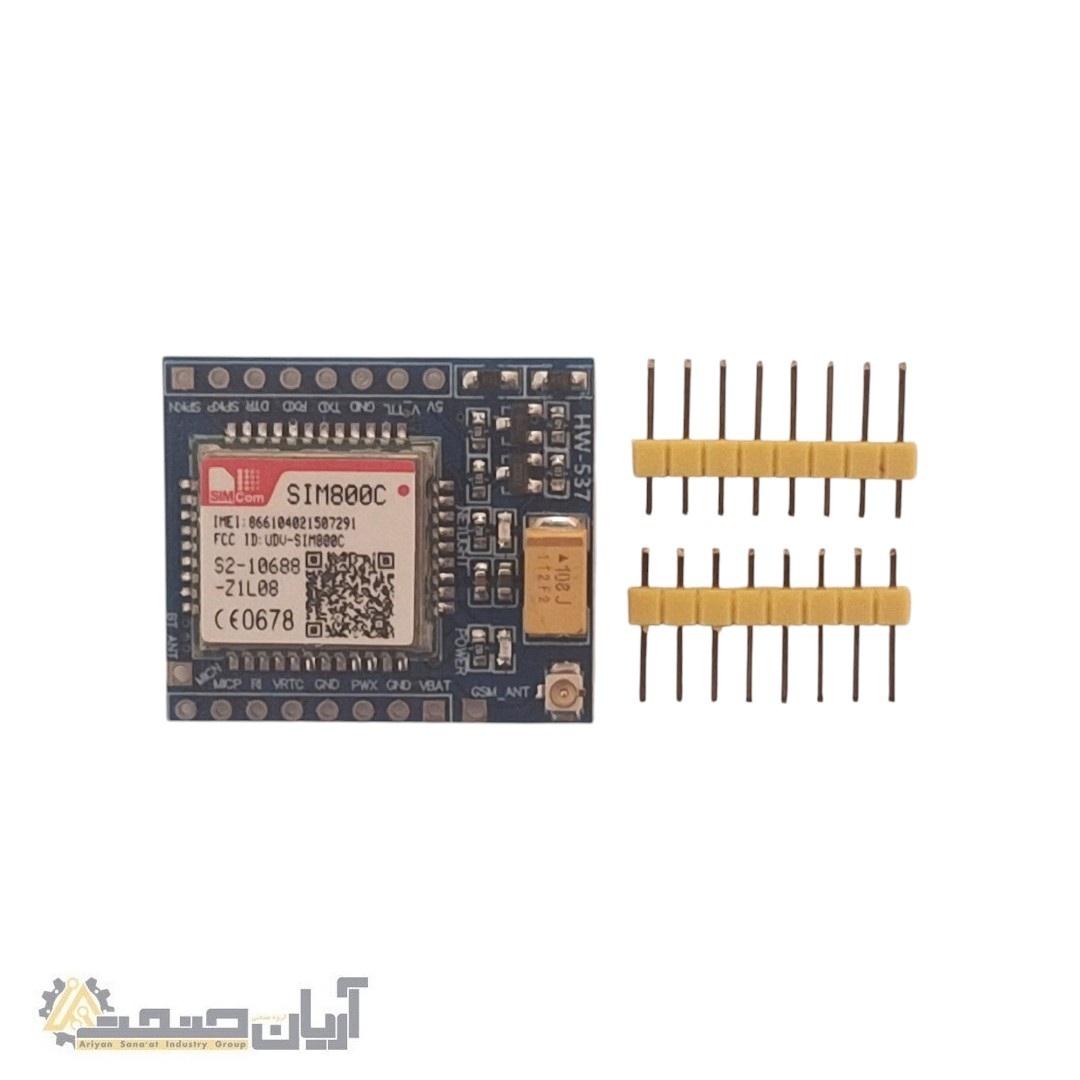

ماژول مخابراتی SIM800C مدل MOD53/HW-537 با قابلیت GSM، GPRS، بلوتوث و TTS

ماژول SIM800C مدل MOD53 یا HW-537 یک برد مخابراتی کوچک و کاربردی برای افزودن قابلیت تماس تلفنی، ارسال و دریافت پیامک و انتقال داده از طریق شبکه GPRS به انواع پروژه‌های الکترونیکی و اینترنت اشیا است. این برد بر پایه تراشه SIMCom SIM800C ساخته شده و از شبکه چهاربانده GSM در فرکانس‌های 850، 900، 1800 و 1900 مگاهرتز پشتیبانی می‌کند.

وجود مدار تبدیل سطح منطقی روی برد، اتصال آن به میکروکنترلرهای دارای منطق 3.3 و 5 ولت مانند Arduino، STM32، AVR، PIC، ESP32 و خانواده‌های مختلف میکروکنترلر را ساده‌تر می‌کند. کنترل ماژول از طریق رابط سریال UART و مجموعه دستورات AT انجام می‌شود.

این مدل علاوه بر امکانات GSM/GPRS، از قابلیت‌های Bluetooth، تبدیل متن به گفتار TTS و تشخیص سیگنال‌های DTMF نیز پشتیبانی می‌کند و گزینه‌ای مناسب برای سیستم‌های کنترل پیامکی، دزدگیر، کنترل رله، پایش از راه دور و تجهیزات هوشمند محسوب می‌شود.

ویژگی‌های اصلی ماژول SIM800C MOD53

• مجهز به تراشه مخابراتی SIMCom SIM800C
• پشتیبانی از شبکه مخابراتی GSM/GPRS نسل دوم (2G)
• پشتیبانی چهاربانده از فرکانس‌های 850/900/1800/1900MHz
• قابلیت برقراری و دریافت تماس صوتی
• قابلیت ارسال و دریافت پیامک SMS
• انتقال اطلاعات از طریق شبکه GPRS
• حداکثر سرعت دانلود GPRS حدود 85.6kbps
• پشتیبانی از GPRS Multi-slot Class 12/10
• پشتیبانی از Bluetooth
• پشتیبانی از قابلیت TTS یا تبدیل متن به گفتار
• قابلیت تشخیص تن‌های DTMF حین تماس
• کنترل کامل توسط دستورات AT
• دارای رابط سریال UART با پایه‌های TXD و RXD
• سازگار با سطح منطقی TTL برابر 3.3 و 5 ولت
• دارای ورودی میکروفون و خروجی بلندگو
• دارای پایه Ring Indicator برای تشخیص تماس یا پیام دریافتی
• دارای پایه PWRKEY برای روشن و خاموش‌کردن کنترل‌شده
• دارای کانکتور آنتن خارجی از نوع IPEX/U.FL
• مناسب برای Arduino، STM32، AVR، PIC و سایر میکروکنترلرها
• طراحی کوچک و مناسب نصب در تجهیزات قابل‌حمل و تابلوهای کنترلی

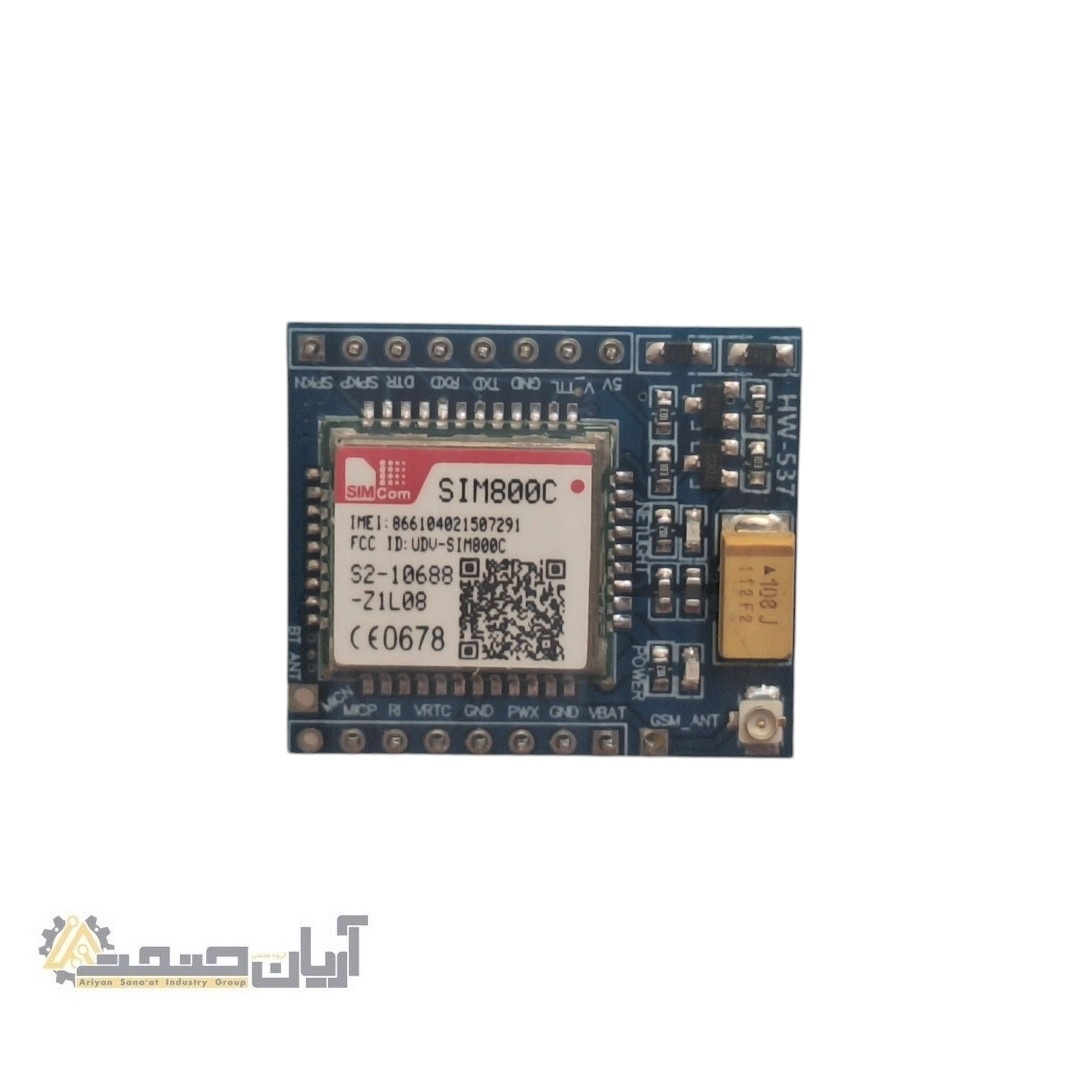

معرفی پایه‌های برد

با توجه به نوشته‌های روی برد، پایه‌های مهم این ماژول عبارت‌اند از:

• 5V: ورودی تغذیه 5 ولت برد
• V_TTL: تعیین سطح منطقی رابط سریال روی 3.3 یا 5 ولت
• GND: اتصال زمین مشترک
• TXD: خروجی اطلاعات سریال ماژول
• RXD: ورودی اطلاعات سریال ماژول
• DTR: کنترل حالت خواب یا Sleep
• RI: اعلام تماس یا پیامک ورودی
• SPK+ و SPK-: خروجی اتصال بلندگو
• MCP و MCN: ورودی تفاضلی میکروفون
• PWR: پایه کنترل روشن و خاموش‌شدن ماژول
• VBAT: دسترسی به خط تغذیه اصلی هسته SIM800C
• GSM_ANT: محل اتصال آنتن GSM خارجی

ترتیب و نام دقیق پایه‌ها باید پیش از اتصال، با نوشته روی همان نسخه از برد تطبیق داده شود؛ زیرا ممکن است چینش پایه‌ها در سری‌های مختلف MOD53/HW-537 کمی متفاوت باشد.

کاربردهای ماژول SIM800C

این ماژول برای ساخت پروژه‌های مختلف مخابراتی و کنترلی قابل استفاده است، از جمله:

• کنترل رله و تجهیزات برقی با پیامک
• سیستم‌های خانه هوشمند GSM
• دزدگیرهای سیم‌کارتی و سیستم‌های حفاظتی
• ارسال هشدار قطع و وصل برق
• کنترل درب، کرکره برقی و پرده هوشمند
• پایش دما، ولتاژ، جریان و مصرف انرژی از راه دور
• سیستم‌های اعلام حریق و هشدار صنعتی
• دیتالاگرهای دارای ارتباط GPRS
• سیستم‌های تله‌متری و مانیتورینگ صنعتی
• دستگاه‌های فروش و پرداخت مبتنی بر شبکه GSM
• ردیاب خودرو در صورت استفاده همراه با ماژول GPS مجزا
• تماس خودکار و ارسال پیامک در شرایط اضطراری
• پخش پیام صوتی با استفاده از قابلیت TTS
• کنترل دستگاه از طریق تن‌های DTMF هنگام تماس

مزایای ماژول MOD53/HW-537

پشتیبانی هم‌زمان از تماس، پیامک و اینترنت GPRS

با استفاده از این برد می‌توان یک دستگاه را برای ارسال هشدار پیامکی، تماس خودکار و انتقال داده به سرور برنامه‌ریزی کرد.

دارای مدار تبدیل سطح منطقی

پایه V_TTL امکان هماهنگ‌کردن رابط سریال ماژول با میکروکنترلرهای 3.3 یا 5 ولتی را فراهم می‌کند. این پایه برای تعیین سطح منطقی UART است و نباید به‌عنوان ورودی اصلی تغذیه GSM در نظر گرفته شود.

پشتیبانی از Bluetooth و TTS

این امکانات، ماژول را برای پروژه‌های صوتی، کنترل بی‌سیم کوتاه‌برد و سامانه‌های اعلان تلفنی مناسب می‌کنند. مطابق راهنمای دستورات SIM800، قابلیت TTS در بسیاری از Firmwareهای SIM800C تنها برای زبان چینی ارائه شده است؛ بنابراین پشتیبانی از زبان موردنظر باید پیش از خرید یا طراحی نهایی بررسی شود. راهنمای دستورات AT سری SIM800

ابعاد کوچک

ابعاد تقریبی 30.7×26.6 میلی‌متر باعث می‌شود برد به‌راحتی در تجهیزات کنترلی، دستگاه‌های قابل‌حمل و پروژه‌های دارای محدودیت فضا نصب شود.

نکات مهم تغذیه و راه‌اندازی

SIM800C هنگام اتصال به شبکه و ارسال داده، جریان پالسی نسبتاً زیادی مصرف می‌کند. افت لحظه‌ای ولتاژ می‌تواند موجب ریست‌شدن ماژول، قطع تماس یا عدم ثبت در شبکه شود. بنابراین:

• از منبع تغذیه 5 ولت با کیفیت و توان جریان‌دهی مناسب استفاده کنید.
• منبع تغذیه بهتر است توان تأمین جریان لحظه‌ای حداقل حدود 2 آمپر را داشته باشد.
• سیم‌های تغذیه را کوتاه و با سطح مقطع مناسب انتخاب کنید.
• زمین ماژول و میکروکنترلر باید مشترک باشد.
• خازن‌های مناسب با ESR پایین در نزدیکی ورودی تغذیه قرار دهید.
• سطح منطقی پایه V_TTL را مطابق ولتاژ UART میکروکنترلر انتخاب کنید.
• پیش از روشن‌کردن مدار، آنتن GSM را به ماژول متصل کنید.
• سیم‌کارت باید فعال، بدون PIN و دارای پوشش شبکه 2G باشد.
• پایه VBAT را بدون بررسی شماتیک و مشخصات همان نسخه از برد، مستقیماً به 5 ولت متصل نکنید.

تغذیه هسته SIM800C طبق دیتاشیت رسمی در محدوده 3.4 تا 4.4 ولت قرار دارد؛ بنابراین تفاوت میان ورودی 5V برد و پایه VBAT باید جدی گرفته شود. دیتاشیت و راهنمای سخت‌افزاری SIM800C

نکته مهم درباره شبکه 2G

این محصول یک ماژول 2G است و از شبکه‌های 3G، 4G، LTE، NB-IoT یا Cat-1 پشتیبانی نمی‌کند. پیش از خرید باید از فعال‌بودن پوشش GSM 2G اپراتور موردنظر در محل استفاده اطمینان حاصل شود. قرارگرفتن سیم‌کارت 3G یا 4G داخل ماژول به معنای اتصال آن به شبکه 3G یا 4G نیست؛ سیم‌کارت و اپراتور باید امکان اتصال به شبکه 2G را فراهم کنند.

جمع‌بندی

ماژول SIM800C MOD53/HW-537 یک برد مخابراتی کامل و کم‌حجم برای پروژه‌های کنترل از راه دور، ارسال پیامک، برقراری تماس و انتقال اطلاعات از طریق GPRS است. رابط UART، مدار تبدیل سطح منطقی، اتصالات صوتی، آنتن خارجی و قابلیت‌هایی مانند Bluetooth، TTS و DTMF، این مدل را به انتخابی مناسب برای پروژه‌های Arduino، STM32، تجهیزات هوشمند، دزدگیرهای سیم‌کارتی و سامانه‌های مانیتورینگ صنعتی تبدیل می‌کند.
