کلید انتخاب فاز اتوماتیک 100 آمپر TOMZN مدل TOVPD3-100VAYA با محافظ ولتاژ و جریان

کلید انتخاب فاز اتوماتیک TOMZN TOVPD3-100VAYA برای تأمین پایدار برق مصرف‌کننده‌های تک‌فاز از یک شبکه سه‌فاز طراحی شده است. این دستگاه ولتاژ هر سه فاز ورودی را به‌صورت پیوسته اندازه‌گیری می‌کند و در صورت قطع شدن یا خارج شدن ولتاژ فاز فعال از محدوده تعیین‌شده، بار را به یکی از فازهای سالم انتقال می‌دهد.

استفاده از این انتخاب‌گر فاز هوشمند باعث کاهش قطعی برق تجهیزات حساس و جلوگیری از آسیب‌های ناشی از افت ولتاژ، افزایش ولتاژ یا اضافه‌جریان می‌شود. نمایشگرهای دیجیتال دستگاه، ولتاژ هر سه فاز و جریان خروجی را به‌صورت هم‌زمان نشان می‌دهند؛ بنابراین کاربر می‌تواند وضعیت شبکه و میزان جریان مصرفی را مستقیماً روی تابلو برق مشاهده کند.

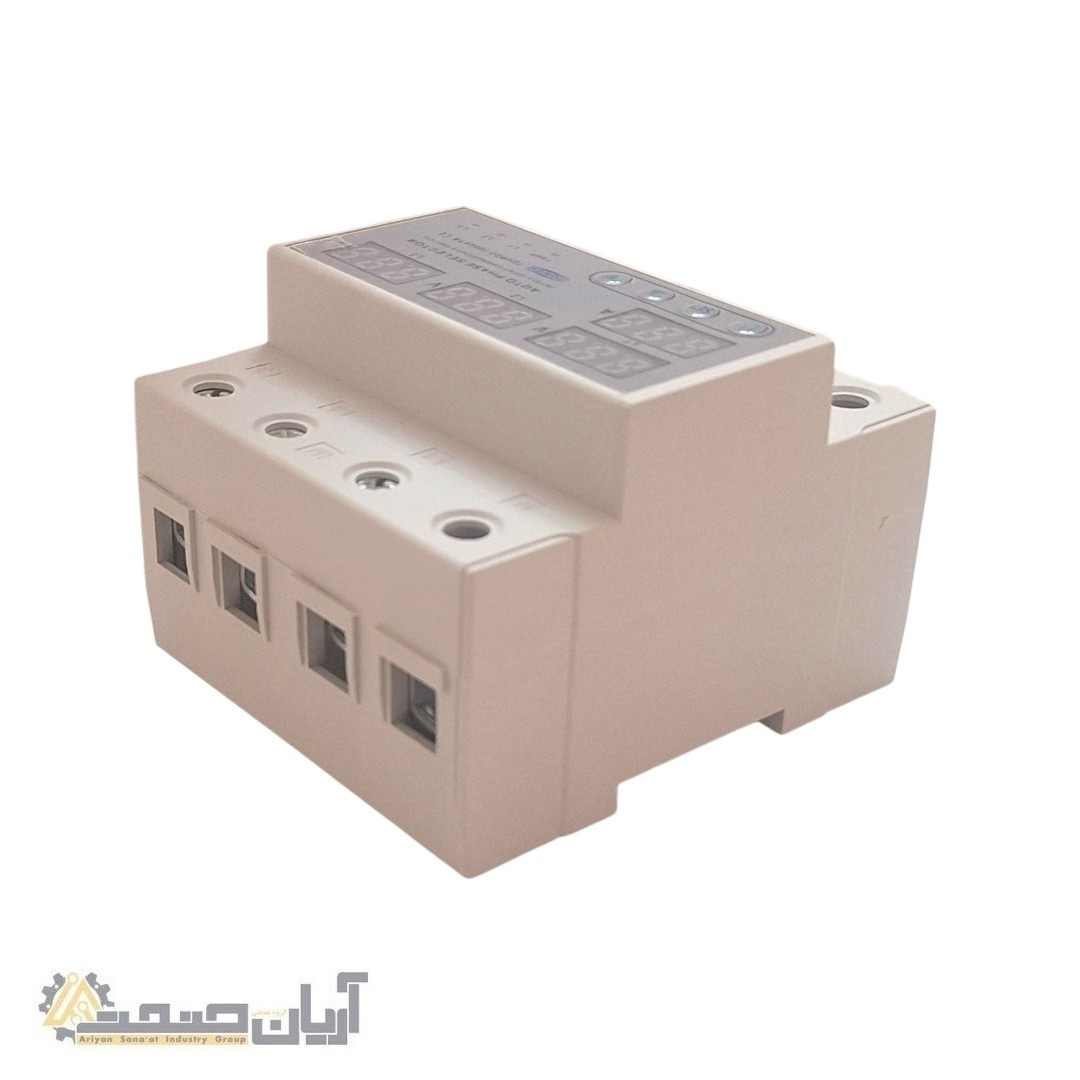

این محصول دارای ورودی‌های L1، L2، L3 و N و یک خروجی تک‌فاز L و N است. بنابراین نباید آن را با کلید انتقال بار سه‌فاز یا ATS سه‌فاز اشتباه گرفت؛ وظیفه دستگاه، انتخاب خودکار یکی از سه فاز برای تغذیه یک بار تک‌فاز است.

عملکرد انتخاب خودکار فاز

در شرایط عادی، دستگاه فاز دارای ولتاژ مناسب را به خروجی متصل می‌کند. اگر فاز فعال قطع شود یا ولتاژ آن از محدوده حفاظتی تنظیم‌شده خارج گردد، دستگاه پس از زمان تأخیر تعیین‌شده، فاز معیوب را از مدار خارج کرده و به فاز سالم بعدی انتقال می‌دهد.

در صورت فعال بودن قابلیت اولویت فاز، می‌توان یکی از فازها را به‌عنوان فاز اصلی در نظر گرفت. هر زمان ولتاژ این فاز به شرایط عادی بازگردد، دستگاه می‌تواند پس از سپری شدن زمان تنظیم‌شده مجدداً خروجی را به فاز دارای اولویت منتقل کند.

حفاظت‌های الکتریکی دستگاه

انتخاب‌گر فاز TOMZN علاوه بر تعویض خودکار فاز، چند عملکرد حفاظتی مهم را در یک دستگاه ارائه می‌دهد:

• حفاظت در برابر افزایش ولتاژ
• حفاظت در برابر افت ولتاژ
• حفاظت در برابر اضافه‌جریان
• تشخیص قطع شدن فاز
• تشخیص نامتقارن بودن ولتاژ فازها
• کنترل و تشخیص توالی نامناسب فازها
• قطع خروجی هنگام نامناسب بودن هر سه فاز
• تأخیر قابل تنظیم در وصل مجدد خروجی
• نمایش خطا توسط نشانگرهای LED
• انتخاب خودکار بهترین فاز در دسترس

مقادیر حفاظتی و زمان‌های تأخیر از طریق کلیدهای SET، افزایش و کاهش قابل تنظیم هستند. این قابلیت امکان هماهنگ‌سازی دستگاه با نوع مصرف‌کننده و شرایط شبکه برق محل نصب را فراهم می‌کند.

نمایشگر دیجیتال کامل

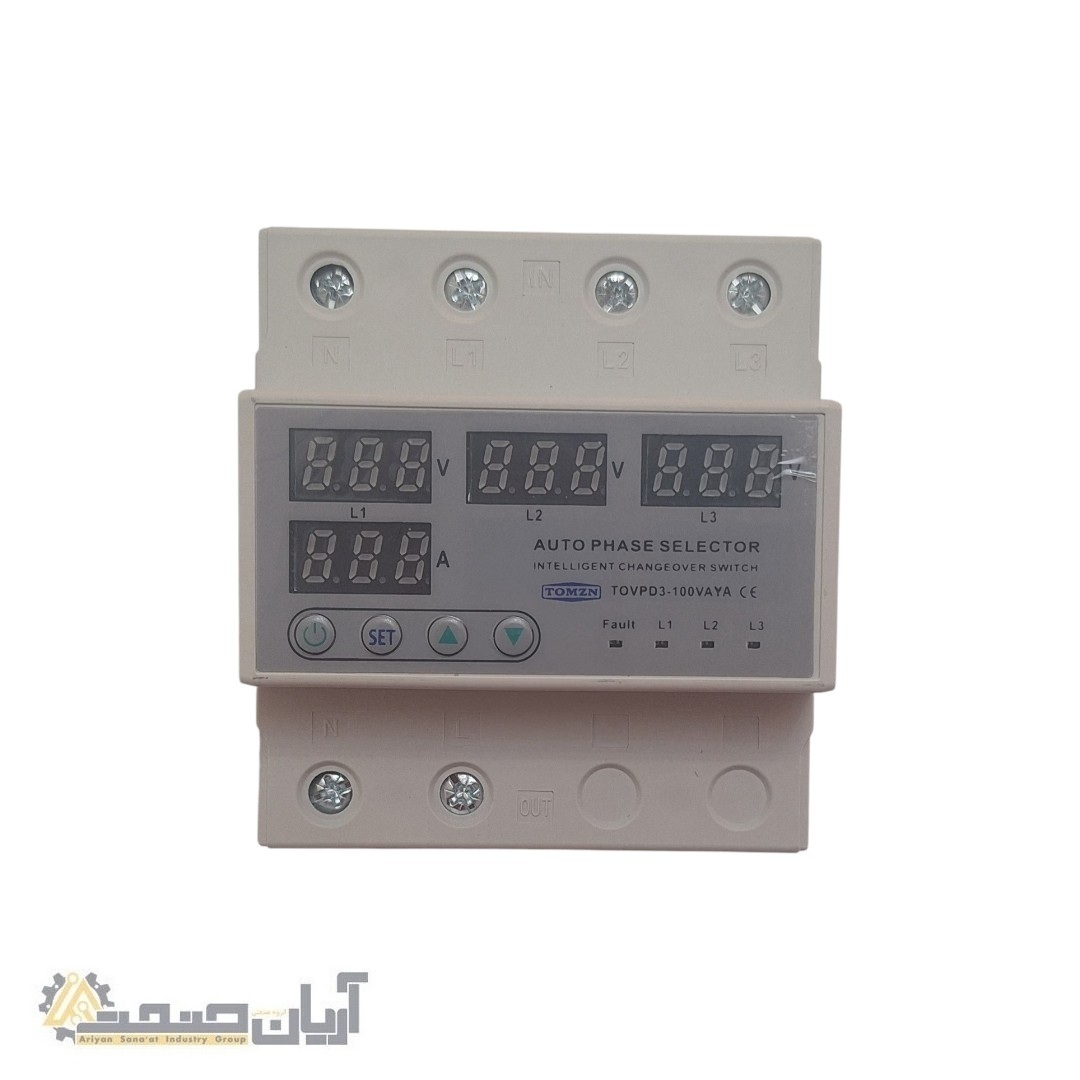

در قسمت جلوی دستگاه چهار نمایشگر دیجیتال قرار دارد:

• نمایش ولتاژ فاز L1
• نمایش ولتاژ فاز L2
• نمایش ولتاژ فاز L3
• نمایش جریان خروجی بر حسب آمپر

چراغ‌های نشانگر L1، L2 و L3 فاز متصل‌شده به خروجی را مشخص می‌کنند و نشانگر Fault نیز بروز وضعیت خطا را نمایش می‌دهد. این طراحی، کنترل وضعیت شبکه سه‌فاز را بدون نیاز به نصب سه ولت‌متر و یک آمپرمتر جداگانه امکان‌پذیر می‌کند.

تنظیمات قابل برنامه‌ریزی

از طریق منوی دستگاه می‌توان پارامترهای زیر را متناسب با نیاز پروژه تنظیم کرد:

• زمان تأخیر اولیه وصل خروجی
• حد قطع در افزایش ولتاژ
• ولتاژ بازگشت پس از رفع اضافه‌ولتاژ
• حد قطع در افت ولتاژ
• ولتاژ بازگشت پس از رفع افت ولتاژ
• حد مجاز اضافه‌جریان تا 100 آمپر
• زمان عملکرد حفاظت اضافه‌جریان
• فعال یا غیرفعال کردن اولویت فاز
• زمان تأخیر در تعویض فاز
• تنظیمات مربوط به عدم تعادل ولتاژ فازها
• تنظیم توالی و شیوه انتخاب فاز
• بازگرداندن تنظیمات کارخانه

وجود تنظیمات مستقل برای مقدار قطع و مقدار بازگشت، مانع قطع و وصل پی‌درپی خروجی در ولتاژهای مرزی می‌شود.

مزایای انتخاب‌گر فاز TOMZN

• انتخاب خودکار فاز سالم بدون دخالت کاربر
• تحمل جریان نامی تا 100 آمپر
• نمایش هم‌زمان ولتاژ هر سه فاز
• نمایش دیجیتال جریان بار خروجی
• تجمیع انتخاب فاز، ولت‌متر، آمپرمتر و محافظ برق در یک دستگاه
• کاهش فضای اشغال‌شده داخل تابلو برق
• تنظیم‌پذیری کامل پارامترهای حفاظتی
• امکان تعیین اولویت فاز
• نصب آسان روی ریل استاندارد DIN
• مناسب برای شبکه‌های دارای افت ولتاژ یا قطعی مکرر فاز
• نشانگر مجزا برای فاز فعال و وضعیت خطا

موارد استفاده

این انتخاب‌گر فاز برای تأمین برق بارهای تک‌فاز از شبکه سه‌فاز در مکان‌های زیر مناسب است:

• ساختمان‌های مسکونی و مجتمع‌ها
• فروشگاه‌ها و مراکز تجاری
• کارگاه‌ها و واحدهای صنعتی
• سیستم‌های روشنایی
• تجهیزات اداری و مخابراتی
• تابلوهای برق توزیع
• پمپ‌ها و تجهیزات تک‌فاز
• سیستم‌های حفاظتی، دوربین مداربسته و سرورها
• مناطقی با قطعی یا نوسان مکرر یکی از فازها

نکات مهم نصب

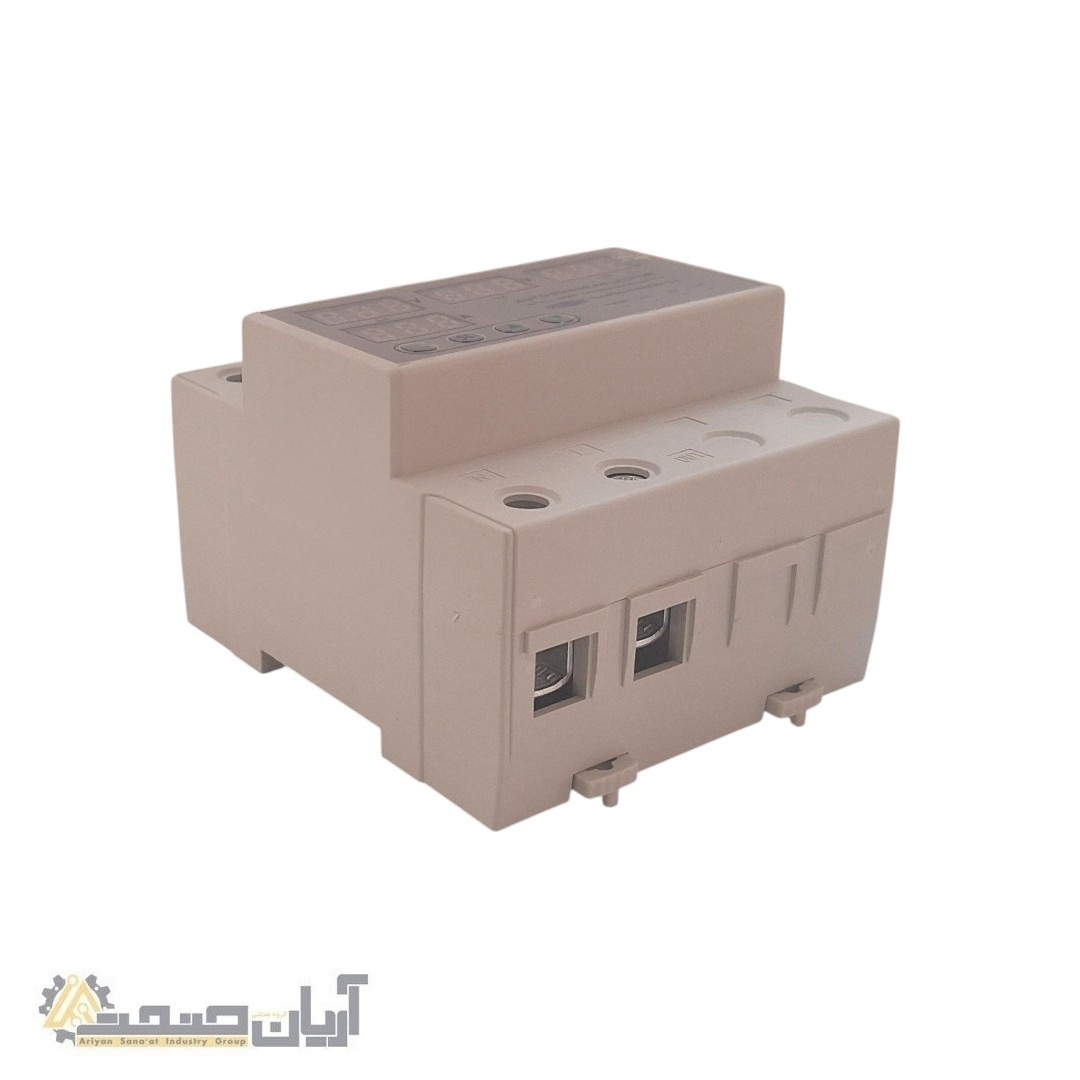

نصب و تنظیم دستگاه باید توسط برق‌کار یا تکنسین متخصص انجام شود. سه فاز ورودی و نول به ترمینال‌های بالای دستگاه و فاز و نول خروجی به ترمینال‌های مشخص‌شده در پایین متصل می‌شوند.

این دستگاه جایگزین حفاظت اتصال کوتاه نیست؛ بنابراین استفاده از کلید مینیاتوری یا حفاظت بالادست متناسب با کابل، جریان بار و ظرفیت تابلو الزامی است. همچنین مقدار حفاظت اضافه‌جریان باید بر اساس ظرفیت سیم‌ها و مصرف‌کننده تنظیم شود و صرفاً روی عدد 100 آمپر قرار نگیرد.

برای بارهای موتوری، القایی، دارای جریان راه‌اندازی زیاد یا کارکرد دائم نزدیک به حداکثر ظرفیت، بررسی شرایط بار و استفاده از کنتاکتور مناسب توصیه می‌شود.
